氣體滅火控制器丨接線+操作+PDF說明書
氣體滅火控制器丨接線+操作+PDF說明書
開 始

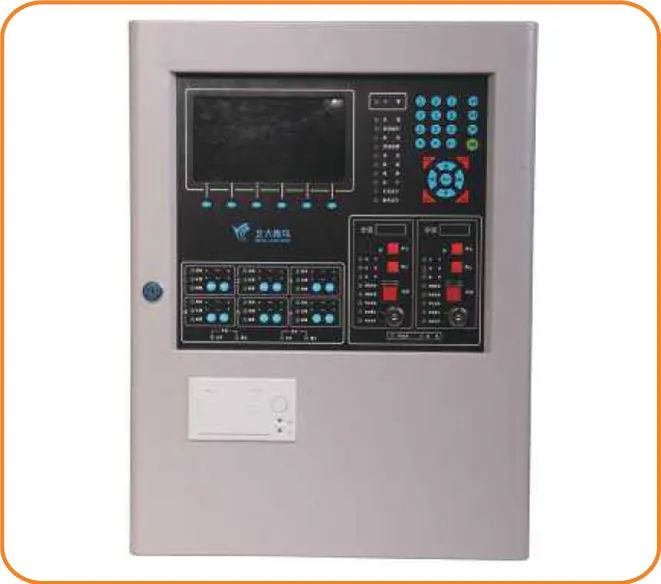

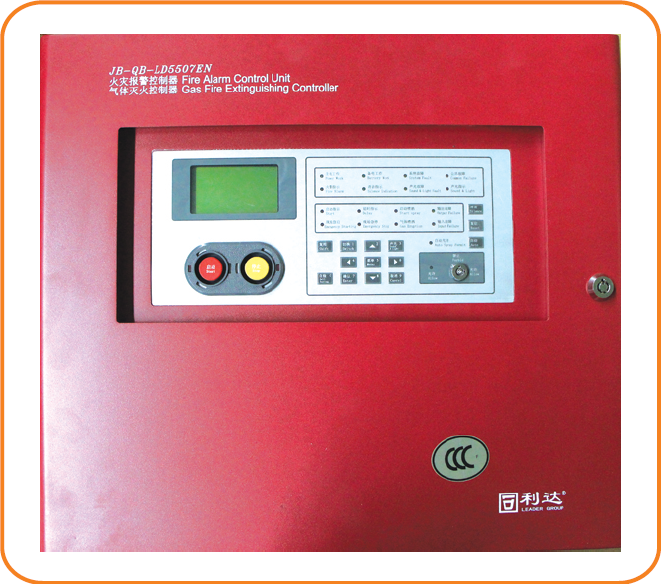

1.1 外形示意圖

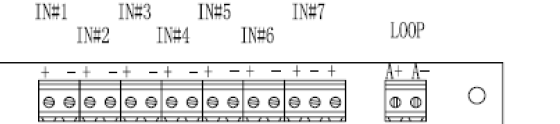

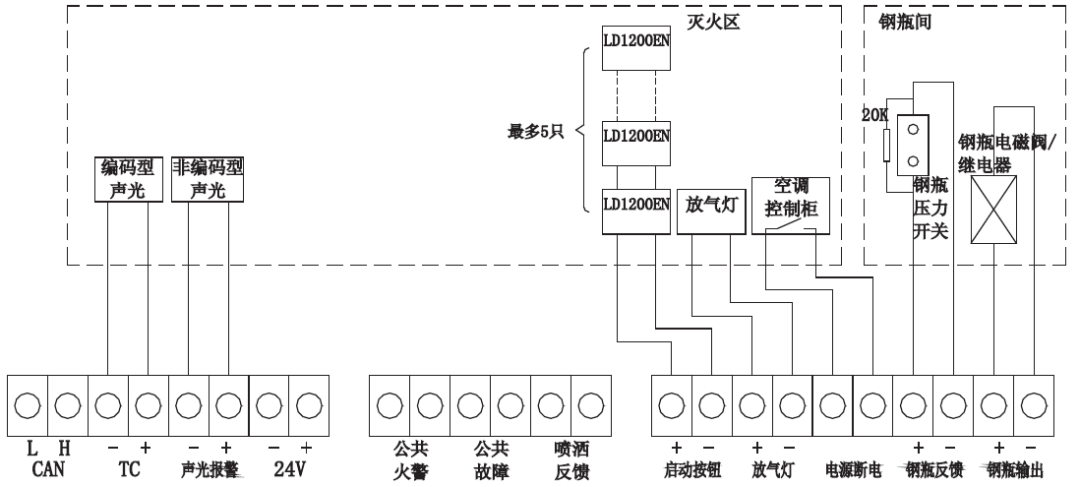

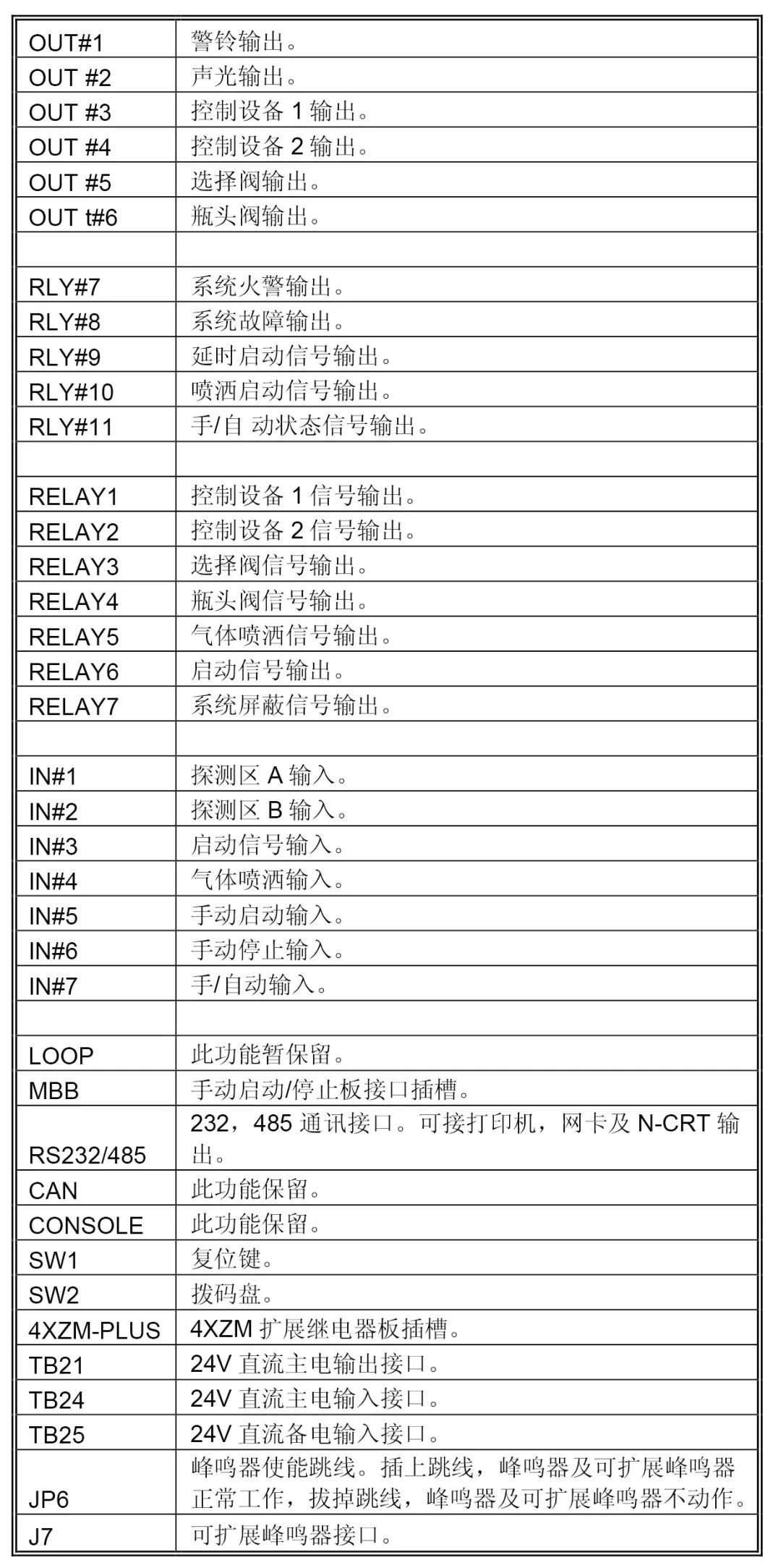

1.2 接線說明
1.3 復位操作
按“復位”按鍵，然后輸入密碼（1111），控制器會提示選擇火警控制器復位或系統復位，選擇1 只復位火災報警控制器，選擇2 火災報警控制器和氣體滅火控制器同時復位。
繼 續

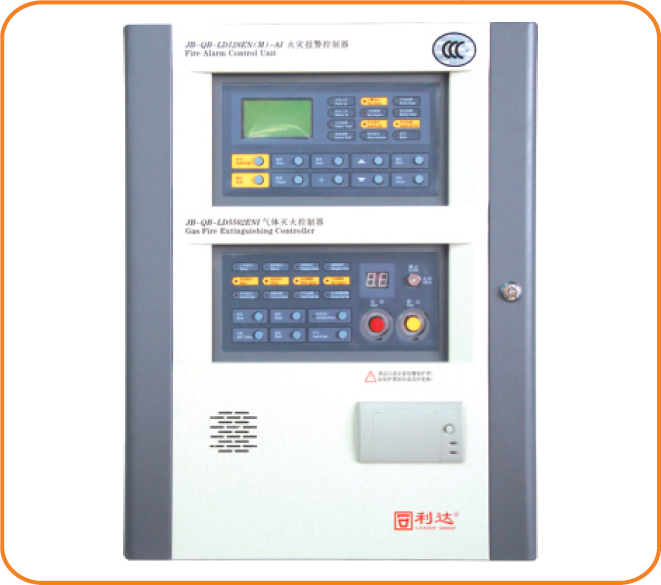

2、JB-QB_LD128EN(M)_AI火災報警控制器/JB-QB-LD5502ENI氣體滅火控制器（停產）

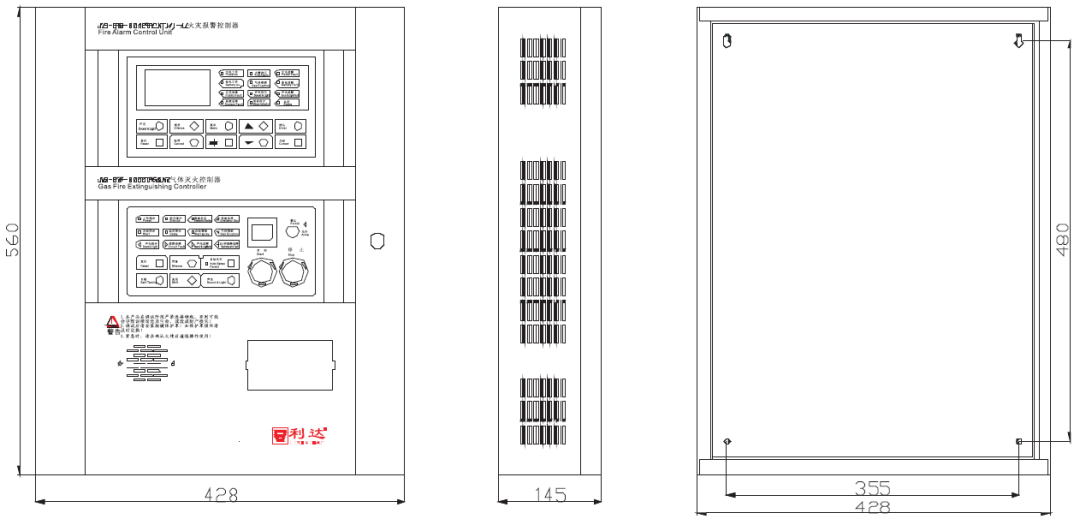

2.1 外形示意圖

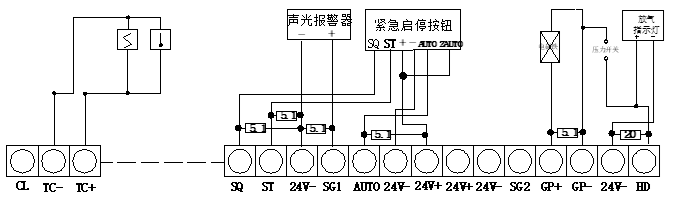

2.2 接線說明
|
序號 |
接入設備名稱 |
接入端子 |
備注 |
|
1 |
感煙、感溫探測器 |
TC+，TC- |
|
|
2 |
鋼瓶電磁閥 |
GP+，GP- |
無繼電器接入 |
|
3 |
壓力開關 |
GP-，HD |
壓20K電阻 |
|
4 |
放氣指示燈 |
HD，24V+ |
上圖畫錯 |
|
5 |
聲光報警器 |
SG1，24- |
注意正負極 |
|
6 |
現場緊急啟停按鈕 |
24V+，VSS，SQ1，ST1 |
AUTO為駐鎖 |
2.3 復位操作
2.3.1 火災報警控制器復位
按“復位”按鍵，然后輸入密碼（4次“→”）
2.3.2 氣體滅火控制器復位
在數碼管處于全滅的狀態連續按“ 復用”鍵數碼管依次顯示“1” “2” “3” “ON”，當數碼管顯示為“ON”， 按鍵處于解鎖狀態”，當按鍵處于解鎖狀態，按下“復位”鍵，用于復位。
繼 續

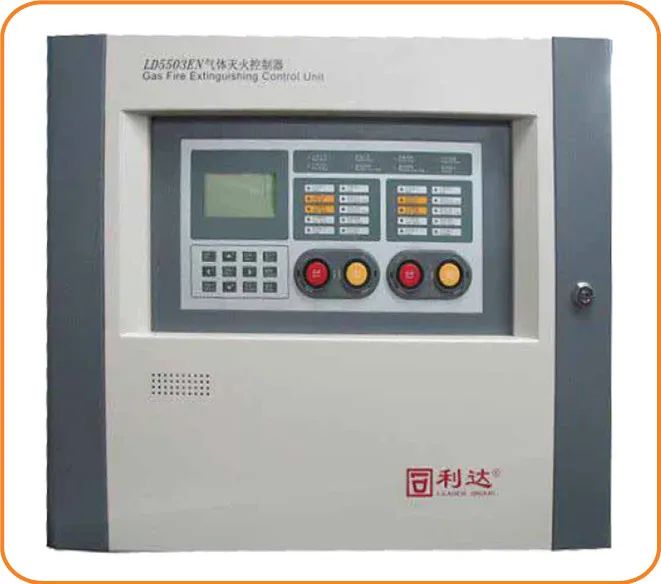

3、LD5503EN氣體滅火控制器（壁掛式）

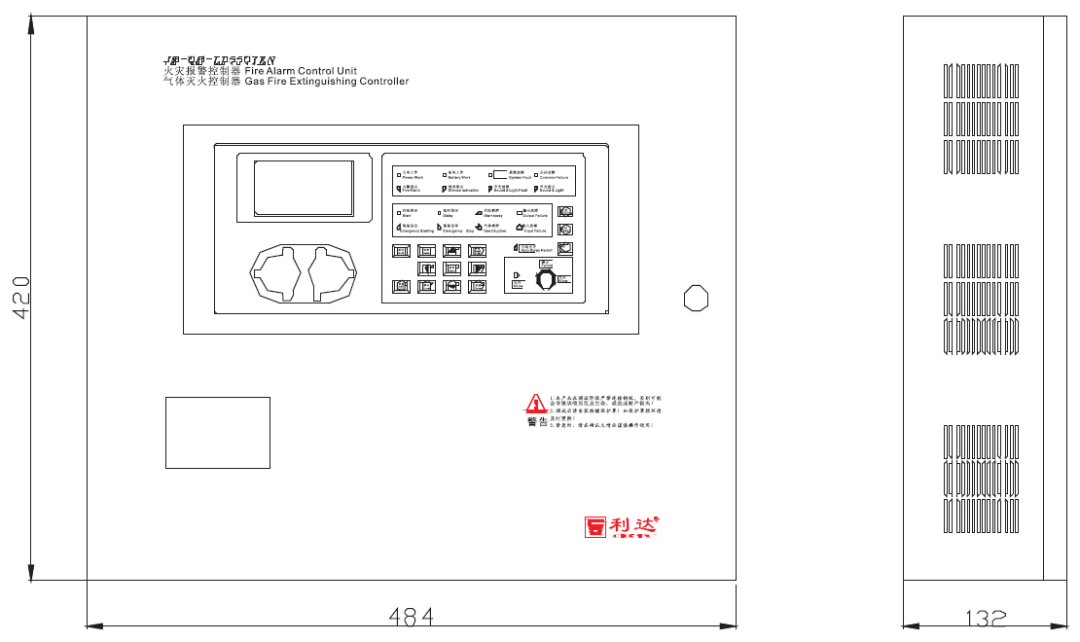

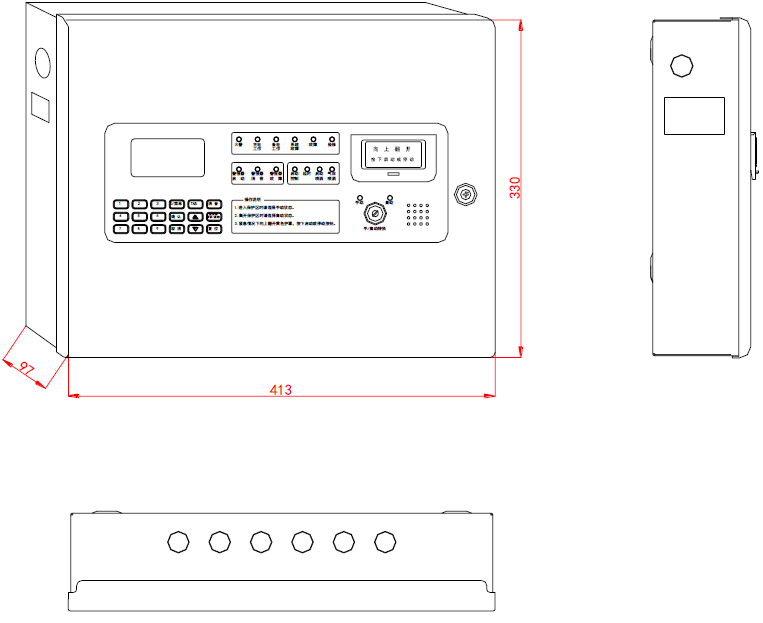

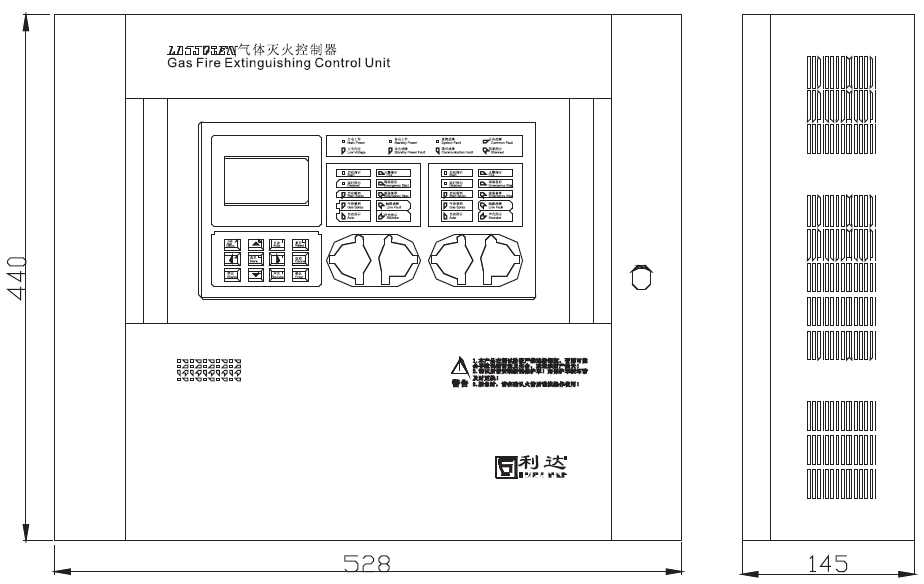

3.1 外形示意圖

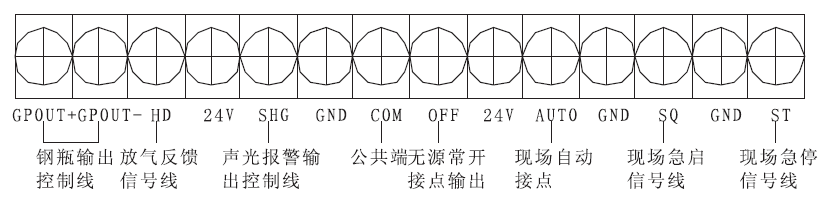

3.2 接線說明
| GPOUT+、GPOUT - |
鋼瓶控制驅動線?？蛇B接鋼瓶電磁閥等鋼瓶控制驅動設備。有動作時輸出電壓約為DC24V，最大電流容量為2A。進行線路故障檢測時，負載電阻需在30Ω -10K Ω 之間，否則需加繼電器轉接。 |
| HD |
放氣反饋信號輸入端。低電平信號（0V）有效。進行線路故障檢測時需在終端配接指定終端電阻（20KΩ ）。 |
| 24V、GND | 電源線。為方便外部接線，在每路多線端子中有DC24V電源線轉接端。 |
| COM 、OFF |
無源常開接點。當進入延時啟動過程時該輸出由常開轉為閉合。一般用來切換空調電源。接點容量為DC30V 2A。 |
| SHG |
：聲光報警驅動線。輸出時對VSS的電壓約為DC24V，最大電流容量為1A?？沈寗勇暪饩瘓笃骰蚓彙⒕训嚷暪鈭缶O備。 |
| SQ | 現場緊急啟動信號輸入端。高電平信號（ >18V）有效。 |
| ST | 現場緊急停止信號輸入端。高電平信號（ >18V）有效。 |
| AUTO |
現場手/ 自動轉換信號輸入端。低電平信號（<6V，LD1200A的手動燈亮） 為手動，高電平信號（>18V，LD1200A的自動燈亮）為自動， 6～18V 為故障。 |
3.3 復位操作
按“復位”按鍵，然后輸入密碼（2846），即可對控制器復位。
繼 續
4、青鳥消防JB-QB-JBF5014氣體滅火控制器

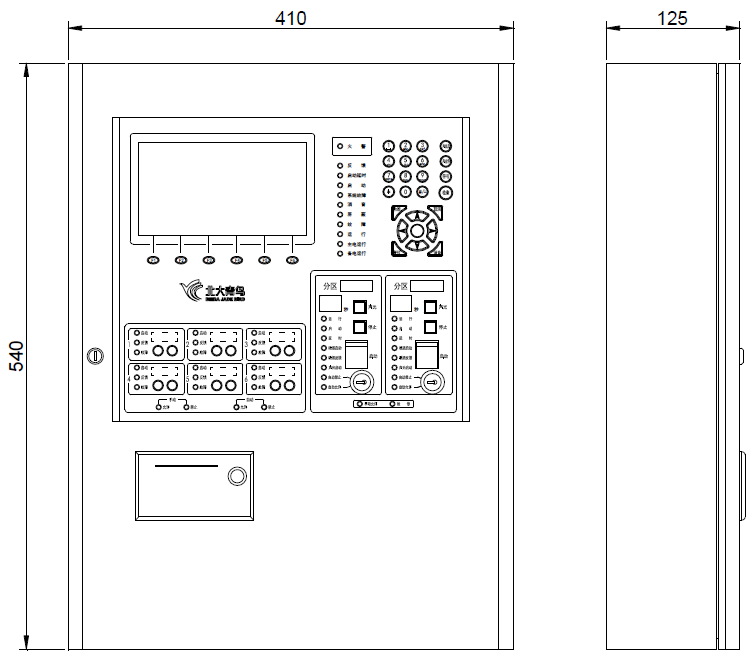

4.1 外形示意圖

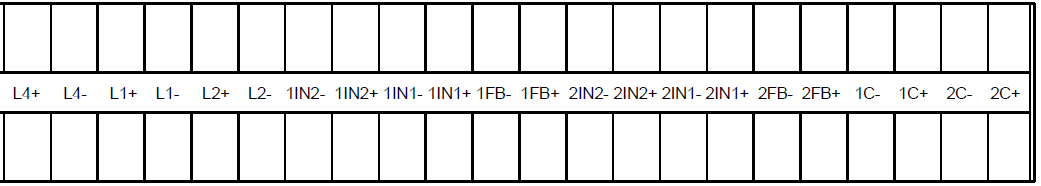

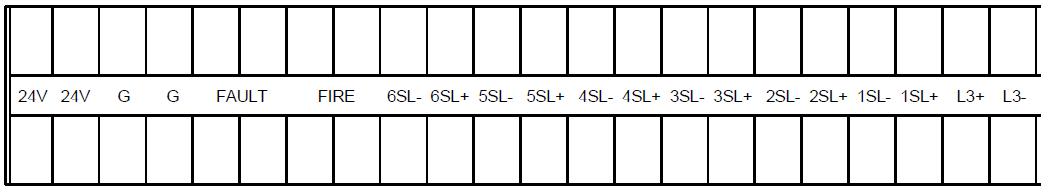

4.2 接線說明
| 接線端子 | 端子及接線說明 |
| 24V, G | 聯動電源輸出，給現場設備供電，正負極性，不能接反 |
| FAULT | 故障報警時輸出無源閉合信號 |
| FIRE | 火災報警時輸出無源閉合信號 |
| SL-, SL+ | 6路大型消防設備直啟線，正負極性，不能接反 |
| L+, L- | 4路無極性回路總線，L3, L4回路容量200點，接青鳥公司所有現場編址部件 L1, L2回路容量80點，接青鳥公司的聲光警報器、輸入模塊、輸入/輸出模塊、緊 急啟停按鈕、手自動轉換盒。 |
| IN1-, IN1+ | 輸入端子1,外接無源輸入信號，用于報火警，需配接WK, 1/4W終端電阻 |
| IN2-, IN2+ | 輸入端子2,外接無源輸入信號，用于報火警，需配接10K, 1/4W終端電阻 |
| FB-, FB+ | 噴灑反饋，需配接10K, 1/4W終端電阻 |

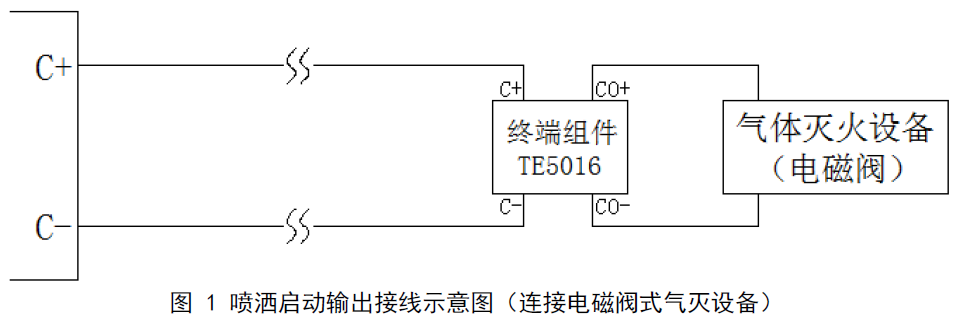

| C-, C+ | 噴灑啟動；連接電磁閥式氣體滅火設備見下圖(1),需在終端配接終端組件； 連接電爆管式(氣溶膠)氣體滅火裝置間下圖2,需在終端配接JBF5183氣溶膠 滅火裝置控制盒 |
4.3 復位操作
按“復位”按鍵，然后輸入密碼（111），再按“確認”鍵，即可對控制器復位。
繼 續
5、海灣GST-QKP01氣體滅火控制器

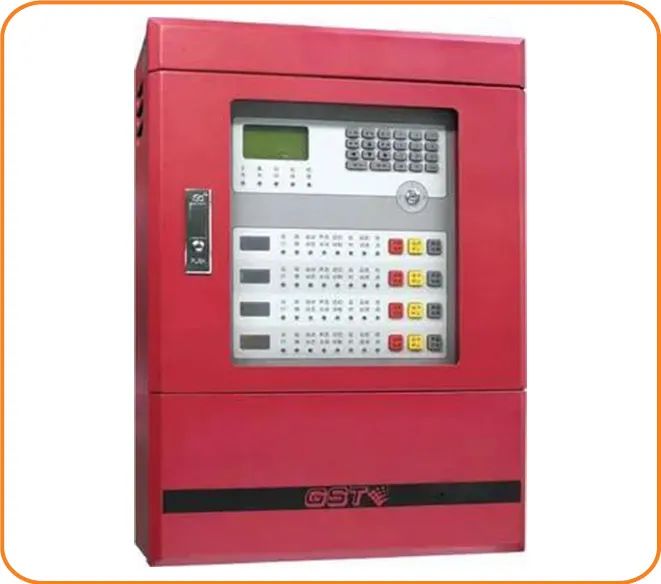

5.1 外形示意圖

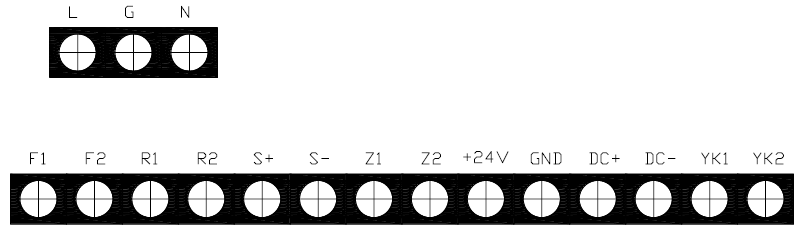

5.2 接線說明
| L、G、N | 交流220V接線端子。 |
| A1、B1/A2、B2 | 連接消防聯動控制器的通訊總線端子。 |
| F1、F2 | 噴灑指不輸出端子，常開觸點，壓力開關動作時閉合； |
| R1、R2 | 故障輸出端子，常開觸點，有故障時閉合。 |
| S+、S | 聲光驅動輸出端子，接非編碼聲光警報器；有火警動作時啟動輸出24VDC信號。 |
| Z1、Z2 | 總線輸出端子，連接編碼探測器、手報、緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、輸出模塊、手自動轉換開關等總線設備。 |
| +24V、GND | 各區的輔助電源輸出端子，為現場的系統設備如聲光警報器、氣體噴灑指示燈和輸出模塊供電。 |
| DC+、DC | 各區滅火氣體啟動電磁閥的驅動信號輸出端子，平時該端子間輸出電壓小于DC0.7V,啟動時輸出DC24V電壓且最大2A的信號。終端匹配電阻為4. 7kΩ/0.25W。 |
| YK1、YK2 | 各區氣體釋放反饋信號輸入端，應輸入幼合型干觸點信號。其終端匹配電阻為4.7kΩ/0.25W。 |

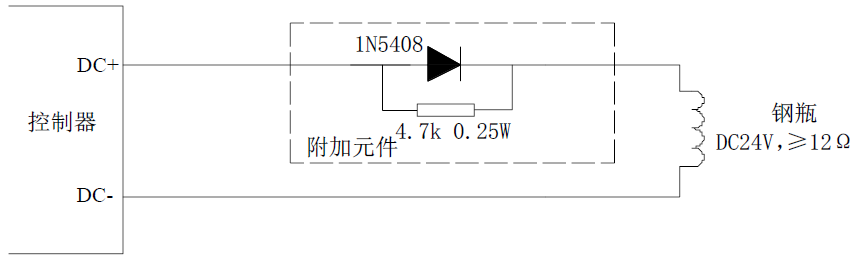

與鋼瓶電磁閥的連接時加附加元件，附加元件應置于線路的末端、接近于鋼瓶電磁閥處。
5.3 復位操作
按“復位”按鍵，再按“確認”鍵，即可對控制器復位。
繼 續
6、海灣GST-QKP04、GST-QKP04_2控制器

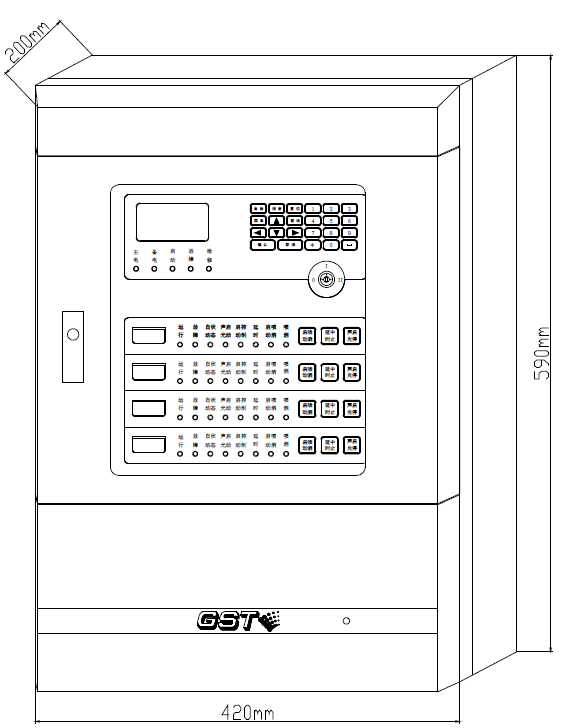

6.1 外形示意圖

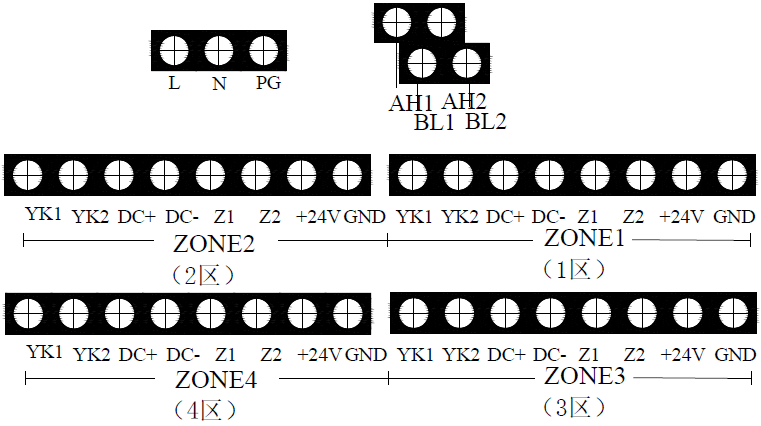

6.2 接線說明
| L、N、PG | 交流220V 接線端子 |
| AH1、BL1/AH2、BL2 | 連接火災報警控制器（聯動型）的通訊總線端子 |
| Z1、Z2 |
各區的總線輸出端子，連接緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、輸出模塊、手自動轉換開關等總線設備 |
| ＋24V、GND |
各區的輔助電源輸出端子，為現場的系統設備如聲光警報器、氣體噴灑指示燈和輸出模塊供電 |
| DC+、DC- |
各區滅火氣體啟動電磁閥的驅動信號輸出端子，平時該端子間輸出電壓小于DC0.7V，啟動時輸出DC24V 電壓且最大3A 的信號。終端匹配電阻為4.7kΩ/0.25W |
| YK1、YK2 |
各區氣體釋放反饋信號輸入端，應輸入動合型干觸點信號。其終端匹配電阻為4.7kΩ/0.25W。 |
與鋼瓶電磁閥的連接時加附加元件，附加元件應置于線路的末端、接近于鋼瓶電磁閥處。
6.3 復位操作
按“復位”按鍵，再按“確認”鍵，即可對控制器復位。
繼 續

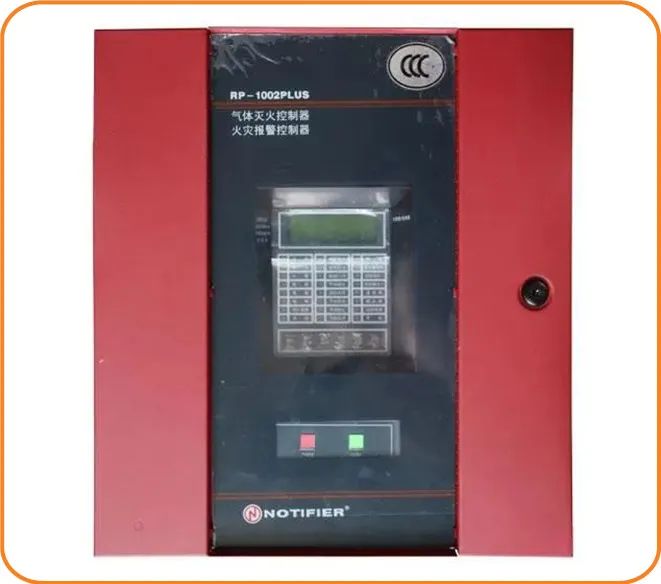

7、諾帝菲爾RP-1002PLUS

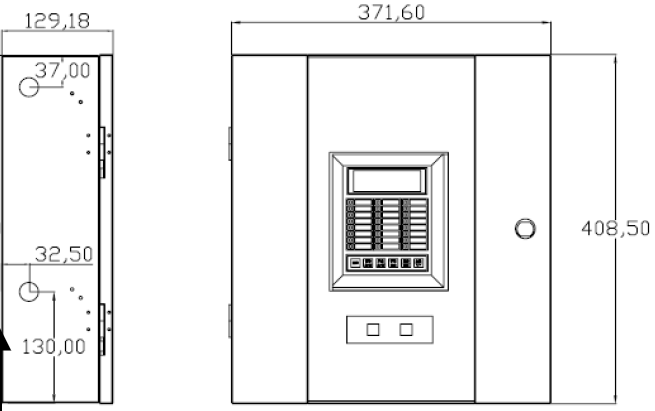

7.1 外形示意圖

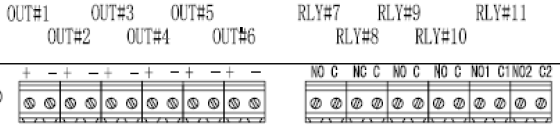

7.2 接線說明
7.3 復位操作
按“復位”按鍵，即可對控制器復位。
