海灣GST-LD-8305 型輸出模塊

海灣GST-LD-8305 型輸出模塊特點

GST-LD-8305 型輸出模塊用于總線制消防應急廣播系統(tǒng)中正常廣播和消防廣播間的切換。模塊

在切換到消防廣播后自回答，并將切換信息傳回火災報警控制器，以表明切換成功。

海灣GST-LD-8305 型輸出模塊主要技術指標

 （1）工作電壓：

總線電壓：總線24V

電源電壓：DC24V

 （2）監(jiān)視電流：

總線電流≤1mA

電源電流≤3mA

 （3）動作電流：

總線電流≤3mA

電源電流≤20mA

 （4）線制：

a. 與火災報警控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接

b. 可接入二根正常廣播線、二根消防廣播線及兩根音響線

 （5）輸出容量：接入正常廣播時，每只模塊最多可配接 50 個 BG5-2/YXJ3-4A 型音箱

不接入正常廣播時，每只模塊最多可配接 60 個 BG5-2/YXJ3-4A 型音箱

 （6）使用環(huán)境：

 溫度：-10℃～+55℃

 相對濕度≤95%，不結露

 （7）外殼防護等級：IP30

 （8）外形尺寸：86mm×86mm×43mm（帶底殼）

海灣GST-LD-8305 型輸出模塊結構特征、安裝與布線

 GST-LD-8305 型模塊的外形尺寸及結構與 GST-LD-8319 輸入模塊相同，安裝方法也相同，其對

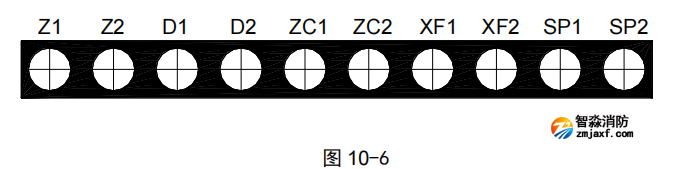

外端子示意圖如圖 10-6：

其中：

Z1、Z2：接火災報警控制器信號二總線，無極性

D1、D2：DC24V 電源輸入端子，無極性

ZC1、ZC2：正常廣播線輸入端子

XF1、XF2：消防廣播線輸入端子

SP1、SP2：與放音設備連接的輸出端子

布線要求：無極性信號二總線采用耐火 RVS 雙絞線，截面積≥1.0mm2，DC24V 電源二總線采用耐

火 BV 線，截面積≥1.5mm2，正常廣播線 ZC1、ZC2 消防廣播線 XF1、XF2 及放音設備的連接線 SP1、

SP2 均采用耐火 RV 線，截面積≥1.0mm2。

注意：如果 GST-LD-8305 模塊接入正常廣播線，需要在正常廣播線和 GST-LD-8305 模塊之間串

接兩個 250V-22μF 雙極性鋁電解電容器。

應用方法

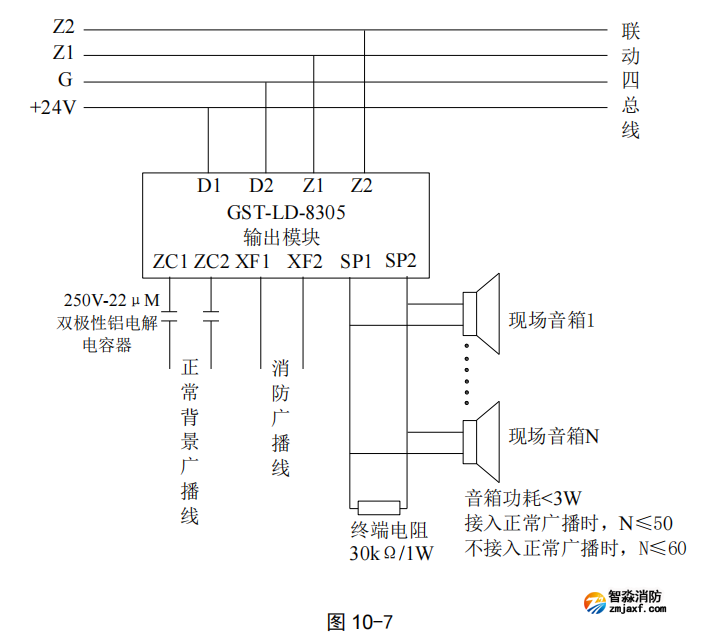

系統(tǒng)接線圖如圖 10-7 所示。
