一、海灣HX-100B火災聲光報警器(船用)概述：


　　HX-100B火災聲光警報器(以下簡稱警報器)，用于在火災發生時提醒現場人員注意。警報器是一種安裝在現場的聲光報警設備，當現場發生火災并被確認后，可由消防控制中心的火災報警控制器啟動，也可通過安裝在現場的手動報警按鈕直接啟動。啟動后警報器發出強烈的聲光警號，以達到提醒現場人員注意的目的。

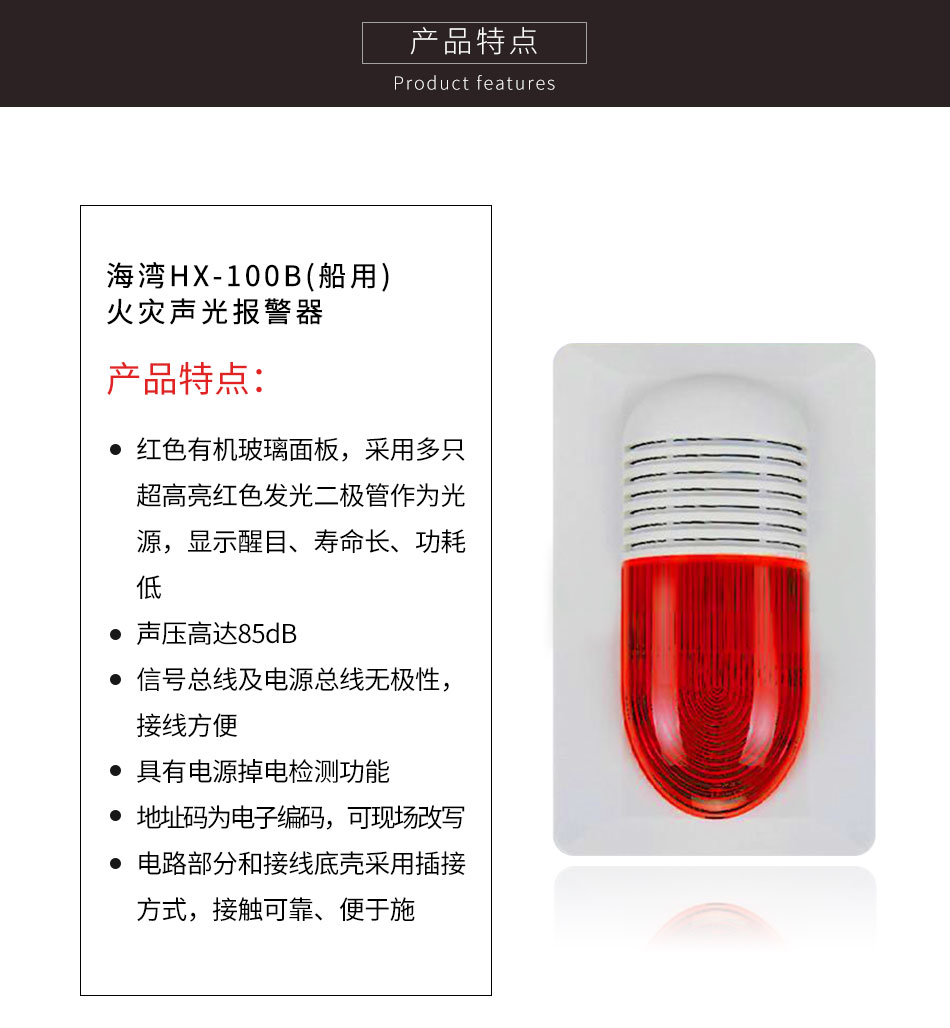

二、海灣HX-100B火災聲光報警器(船用)特點：


　　1.紅色有機玻璃面板，采用多只超高亮紅色發光二極管作為光源，顯示醒目、壽命長、功耗低。



　　2.聲音為火警聲，聲壓高達85dB，利于引起現場人員注意。



　　3.提供外控端子，可利用無源常開觸點（如手動報警按鈕）直接啟動，直接啟動時不受信號總線掉電的影響。



　　4.信號總線及電源總線無極性，接線方便。



　　5.具有電源掉電檢測功能。若電源總線掉電，可將故障信息傳到控制器。



　　6.地址碼為電子編碼，可現場改寫。

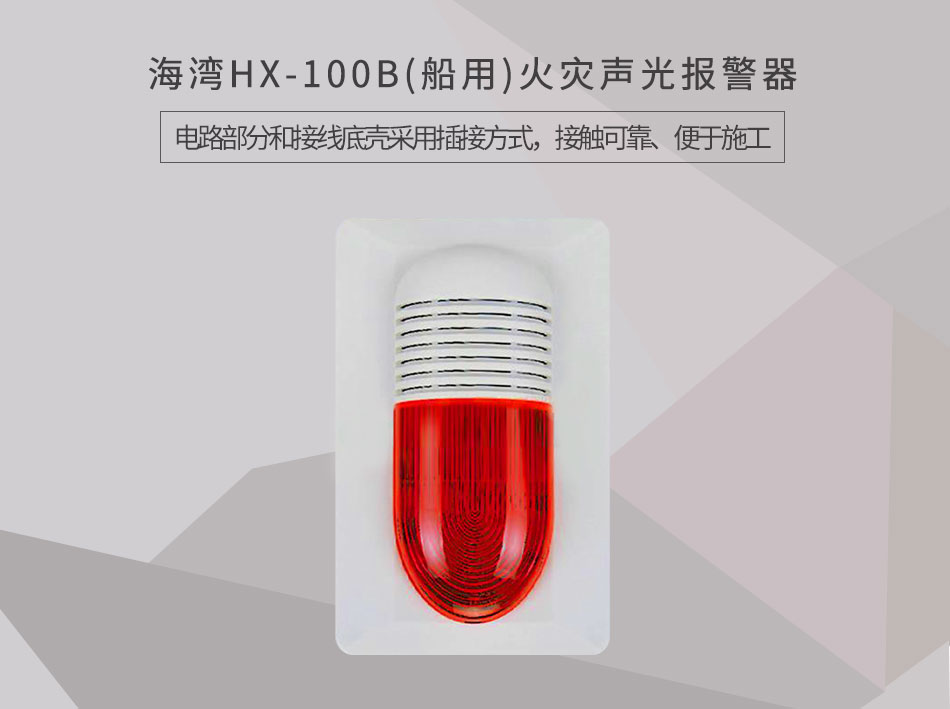

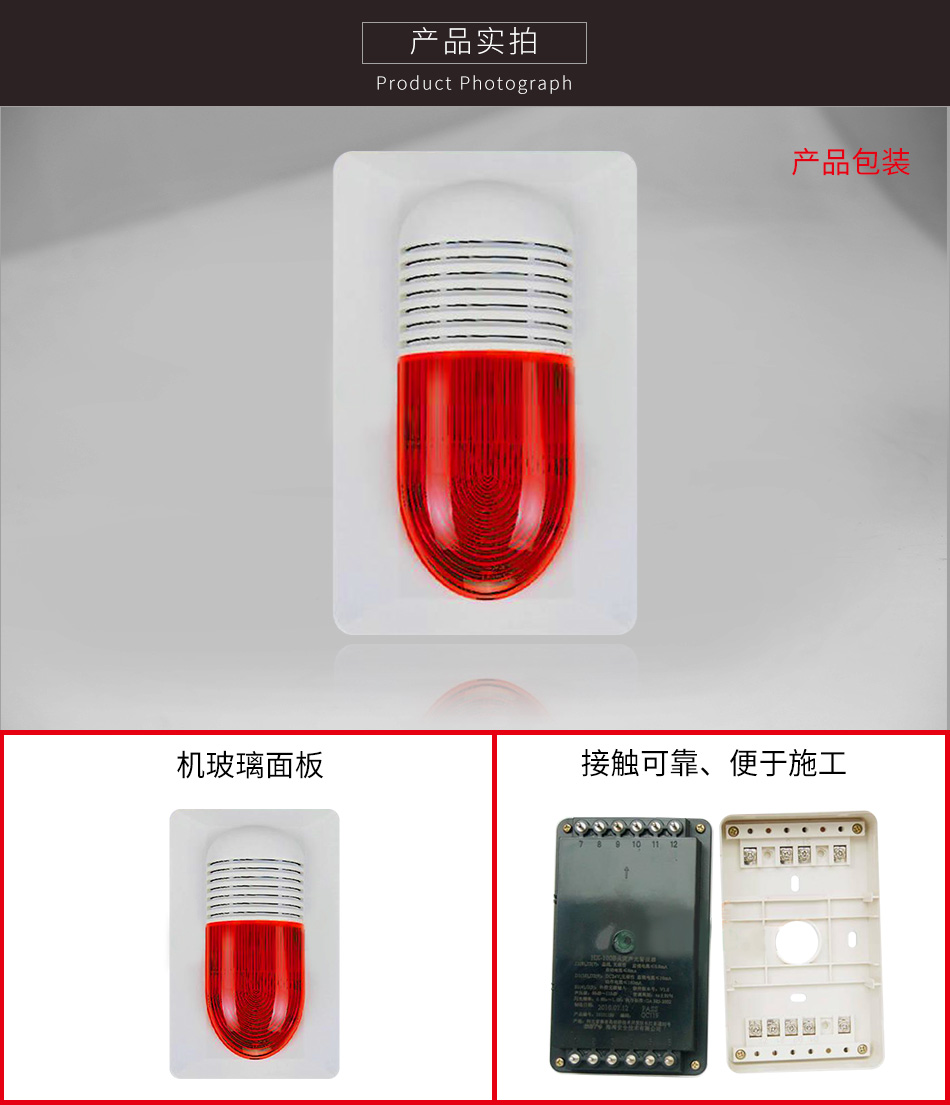

　　7.電路部分和接線底殼采用插接方式，接觸可靠、便于施工。

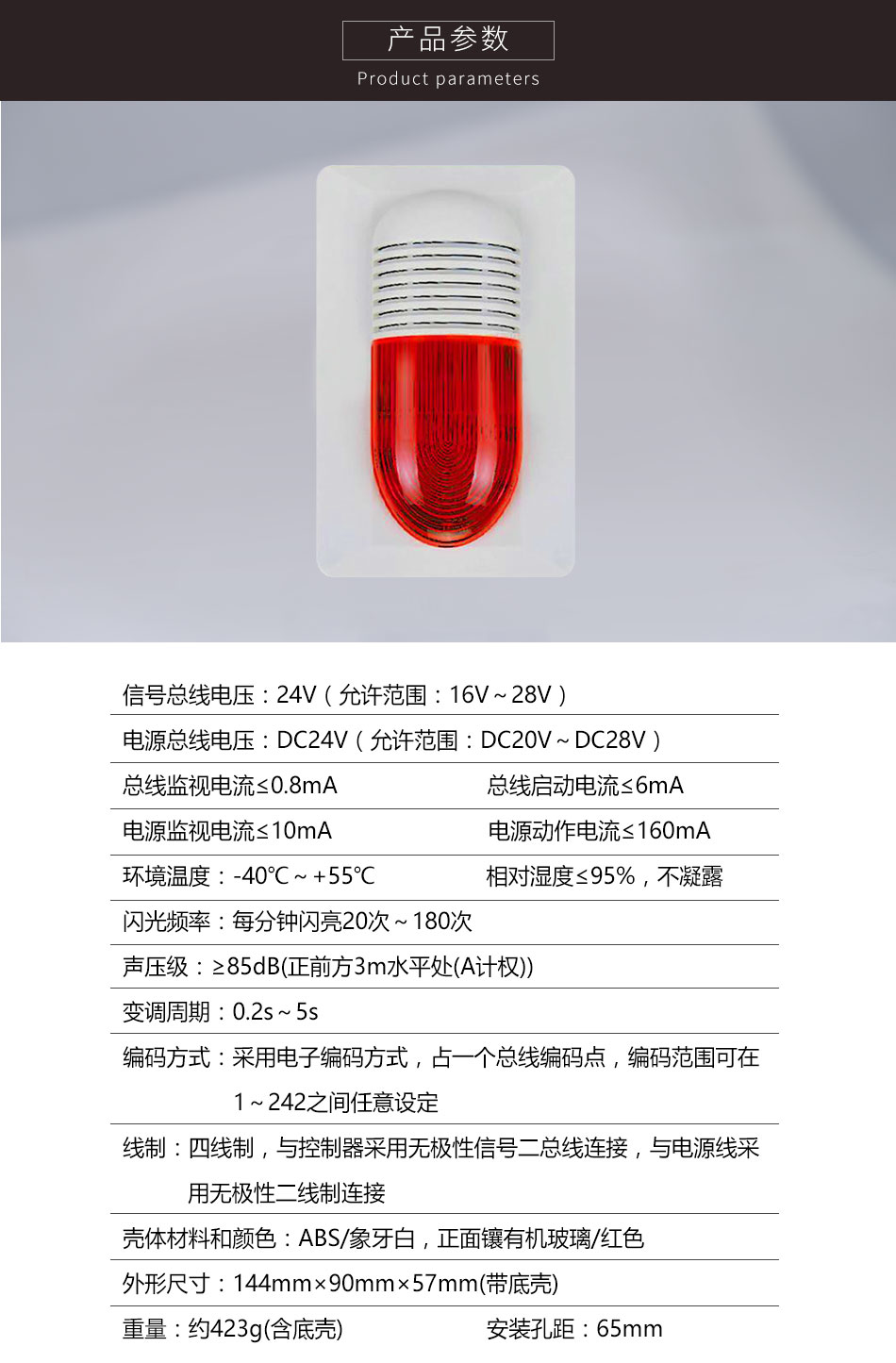

三、海灣HX-100B火災聲光報警器(船用)技術特性：


　　1.工作電壓：



　　2.信號總線電壓：24V允許范圍：16V～28V　　電源總線電壓：DC24V允許范圍：DC20V～DC28V



　　3.工作電流：總線監視電流≤0.8mA總線啟動電流≤6mA　　電源監視電流≤10mA電源動作電流≤160mA



　　4.閃光頻率：每分鐘閃亮20次～180次



　　5.聲壓級≥85dB(正前方3m水平處(A計權))



　　6.變調周期：0.2s～5s



　　7.編碼方式：采用電子編碼方式，占一個總線編碼點，編碼范圍可在1～242之間任意設定



　　8.線制：四線制，與控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接



　　9.使用環境：　　溫度：-40℃～+55℃　　相對濕度≤95%，不凝露



　　10.外形尺寸：144mm×90mm×57mm(帶底殼)



　　11.殼體材料和顏色：ABS/象牙白，正面鑲有機玻璃/紅色



　　12.重量：約423g(含底殼)



　　13.安裝孔距：65mm



　　14.執行標準：GA385-2002





四、海灣HX-100B火災聲光報警器(船用)結構特征與工作原理：

工作原理

　　警報器內嵌微處理器，微處理器實現與火災報警控制器通訊、電源總線掉電檢測、聲光信號啟動。警報器接收到火災報警控制器的啟動命令后，開始啟動聲光信號。采用音效芯片經三極管和變壓器放大，推動揚聲器發出聲響；采用定時電路控制6只超高發光二極管發出閃亮的光信號。也可通過外控觸點直接啟動聲光信號。
