1、范圍

　　本文件規定了預制式全氟己酮滅火裝置的分類和標記，要求，試驗方法，檢驗規則，標志、包裝、運輸和貯存，使用說明書編寫要求等。

　　本文件適用于預制式全氟己酮滅火裝置的產品設計、制造和檢驗。

2、規范性引用文件

　　下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

　　GB/T 150（所有部分）壓力容器

　　GB/T 4208-2017外殼防護等級（IP代碼）

　　GB 4351.1-2005手提式滅火器第1部分：性能和結構要求

　　GB 4396-2005二氧化碳滅火劑

　　GB/T 5099（所有部分）鋼質無縫氣瓶

　　GB/T 5100鋼質焊接氣瓶

　　GB/T 8979純氮、高純氮和超純氮

　　GB/T 9969工業產品使用說明書總則

　　GB/T 11640鋁合金無縫氣瓶

　　GB 16669-2010二氧化碳滅火系統及部件通用技術條件

　　GB 25972-2010氣體滅火系統及部件

　　XF 61-2010固定滅火系統驅動、控制裝置通用技術條件

　　XF 499.1-2010氣溶膠滅火系統第1部分：熱氣溶膠滅火裝置

　　XF 602-2013干粉滅火裝置

　　XF 892.1-2010消防機器人第1部分：通用技術條件

　　XF 1149-2014細水霧滅火裝置

　　XF 1167-2014探火管式滅火裝置

　　XF 1203氣體滅火系統滅火劑充裝規定

3、術語和定義

　　GB 25972-2010界定的以及下列術語和定義適用于本文件。

3.1 預制式全氟己酮滅火裝置 pre-engineered perfluorohexanone fire extinguishing device

　　按一定的應用條件，將全氟己酮滅火劑儲存裝置和噴放部件等預先組裝起來的成套滅火設備。

　　注：以下簡稱“滅火裝置”。

3.2 內貯壓式滅火裝置 storage pressure fire extinguishing device

　　滅火劑與驅動氣體貯存于同一容器的滅火裝置。

3.3 外貯壓式滅火裝置 cylinder operated fire extinguishing device

　　滅火劑與驅動氣體貯存于不同容器的滅火裝置。

3.4 產氣驅動式滅火裝置 gas generator propelled fire extinguishing device

　　通過產氣劑產生驅動氣體驅動滅火劑釋放的滅火裝置。

3.5 滅火裝置最大工作壓力 extinguishing device maximum working pressure

　　內貯壓式滅火裝置最大工作壓力是指具有額定充裝量的滅火劑貯存容器，在最高使用環境溫度時滅火劑貯存容器內部的平衡壓力。

　　外貯壓式滅火裝置最大工作壓力是指在滅火裝置正常動作狀況下，減壓裝置出口的最大壓力。

　　產氣驅動式滅火裝置最大工作壓力是指在滅火裝置正常動作狀況下，產氣裝置與配套容器內產生氣體的最大壓力。

3.6 噴射時間 discharging time

　　從噴嘴開始噴出滅火劑至滅火劑噴射結束的時間。

3.7 平面火災 flat surface fire

　　局部應用保護中，保護對象為平直表面火災。

3.8 立體火災3-dimension fire

　　局部應用保護中，保護對象為不規則物體火災。

4、分類和標記

4.1 按滅火劑驅動方式分類：

　　a）內貯壓式滅火裝置（以N表示）；

　　b）外貯壓式滅火裝置（以W表示）；

　　c）產氣驅動式滅火裝置（以Q表示）。

4.2 標記

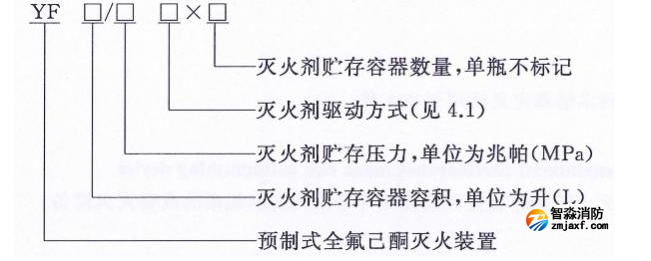

　　預制式全氟己酮滅火裝置的標記由滅火裝置代號、滅火劑貯存容器容積、滅火劑貯存壓力、滅火劑驅動方式、滅火劑貯存容器數量組成，標記形式可采用下列方式。

示例1：

　　滅火劑貯存容器單瓶容積20L，貯存壓力1.2MPa，滅火劑貯存容器數量為1的內貯壓式預制式全氟己酮滅火裝置。標記為：YF20/1.2N。

　　示例2：

　　滅火劑貯存容器單瓶容積70L，貯存壓力為常壓，滅火劑貯存容器數量為2的外貯壓式預制式全氟己酮滅火裝置。標記為：YF70W×2。

　　示例3：

　　滅火劑貯存容器單瓶容積10L，貯存壓力為常壓，滅火劑貯存容器數量為1的產氣驅動式預制式全氟己酮滅火裝置。標記為：YF10Q。

5、要求

5.1 滅火裝置

5.1.1組成

　　滅火裝置應至少由滅火劑貯存裝置、噴放部件等組成。

5.1.2外觀質量

　　滅火裝置外觀應符合下列要求：

　　a）裝置各構成部件應無明顯加工缺陷或機械損傷，部件外表面應進行防腐處理，防腐涂層、鍍層應完整、均勻；

　　b）在滅火劑貯存容器上應標注滅火劑的名稱，字跡應明顯、清晰；

　　c）滅火裝置銘牌應牢固地設置在系統明顯部位，注明：裝置名稱、型號規格、執行標準代號、滅火劑充裝總質量、工作溫度范圍、生產單位、產品編號、出廠日期等內容。

5.1.3主要參數

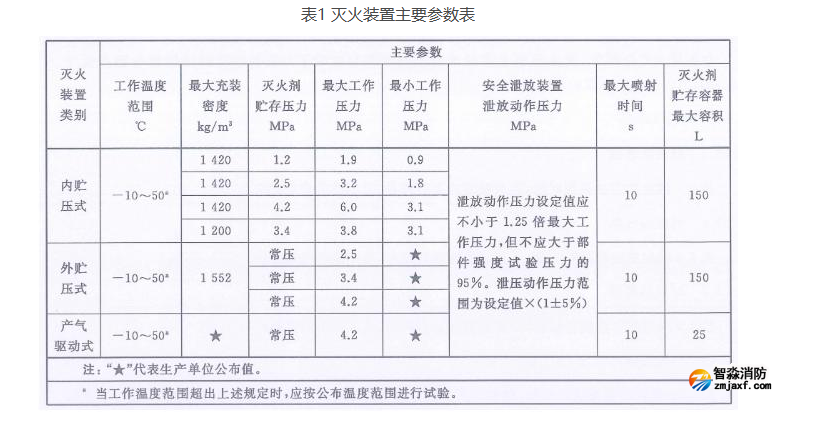

　　滅火裝置主要參數應符合表1的規定。
