新品速遞 | 海灣H系列高能總線火災報警控制器上市

H系列高能總線控制器簡介

JB-QB-GST1500H、JB-QG/QT-GST5000H/9000H火災報警控制器/消防聯動控制器(簡稱為高能控制器)是海灣公司推出的新一代火災報警控制器,為適應工程設計的需要本控制器兼有聯動控制功能,具有強大的聯網功能,多臺控制器聯網可組成分布式消防報警系統。

H系列高能總線控制器的特點及價值

★ 多:高能負載能力,更適合二線制外部設備的工作——帶載設備多
★ 遠:提高總線電流、電壓參數——帶載距離遠
★ 便:內置藍牙調試模塊——管理調試便捷
★ 簡:統一了多種部件的種類,選擇更簡單
★ 快:產品組成延續多年產品的模式,用戶習慣更快速

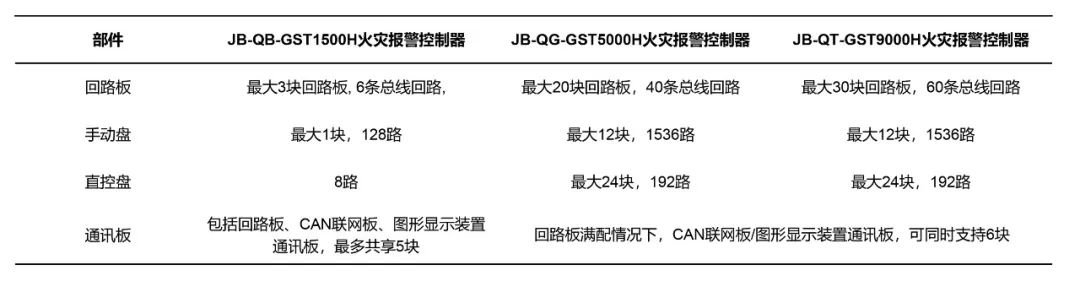

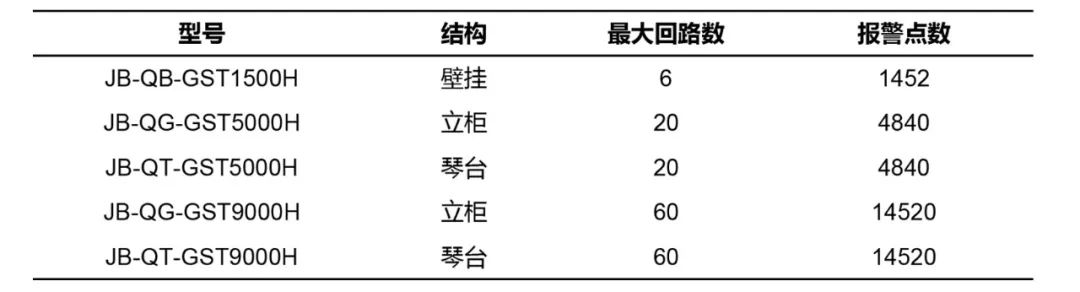

H系列高能總線控制器容量

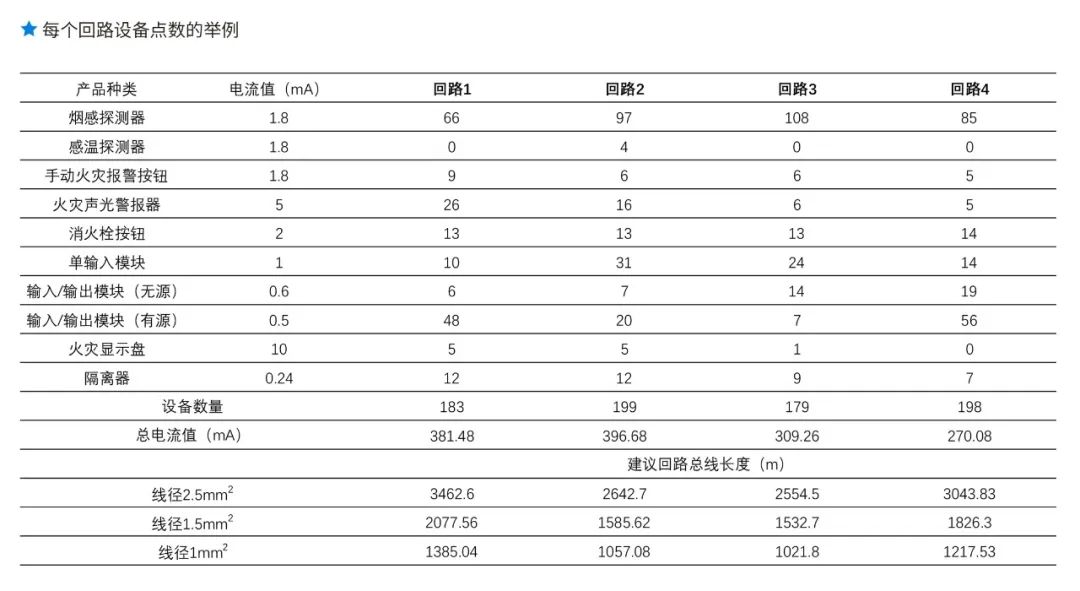

H系列高能總線控制器設備配置


H系列高能總線控制器組成

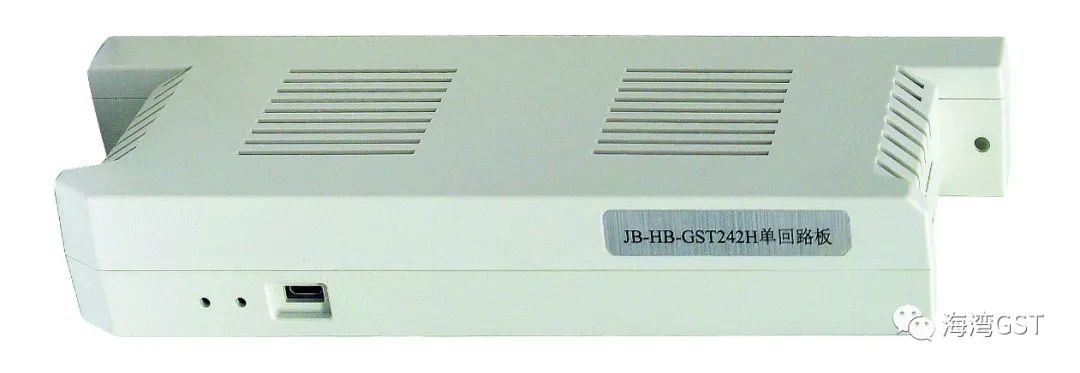

★ JB-HB-GST242H單回路板/JB-HB-GST484H雙回路板 ★
GST242H含1個回路,GST484H含2個回路
● 每回路242個編碼地址點
● 單回路帶載能力:700mA
● 含USB接口,便于程序升級
● 板卡間電氣隔離,溫度監控
● 模塊化,方便插接
● 2.5m㎡,布線長度達3Km
可用于:
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H

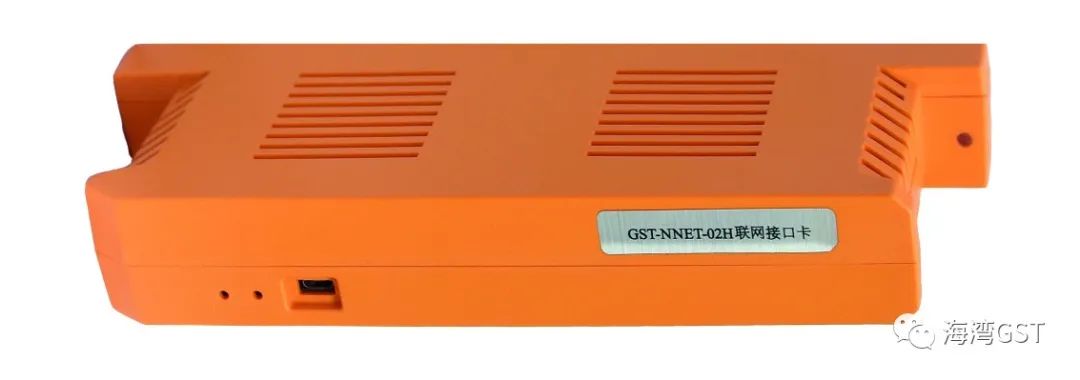

★ GST-NNET-02H接口卡 ★
用于控制器間與圖形裝置聯網
可用于
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H

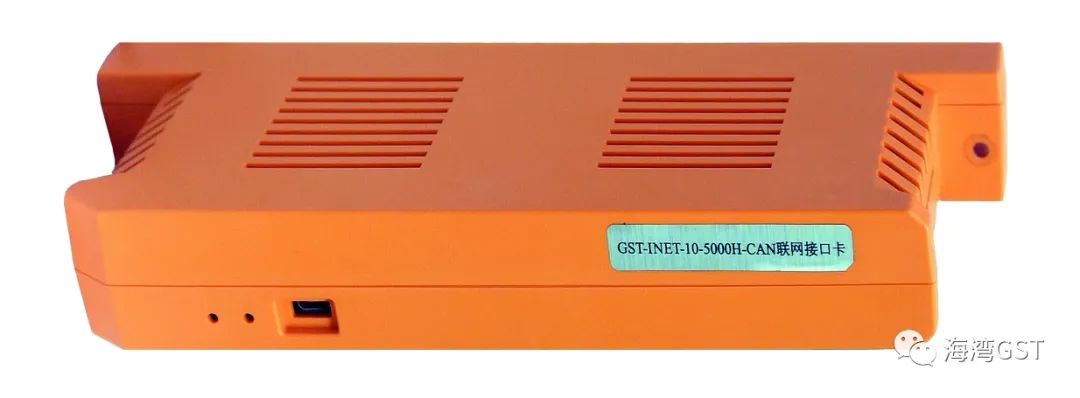

★ GST-LWK5000H-CAN聯網接口卡 ★
用于控制器間的CAN聯網
● 由控制器母板供電
● 傳輸距離:3km
● 最大聯網點數:240點
● 監控電流 5V 100mA
● 工作最大電流 5V 200mA
可用于:
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H

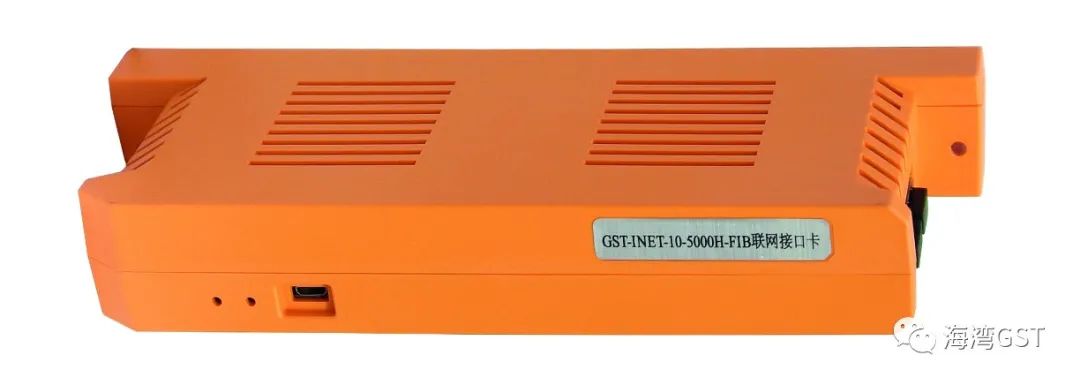

★ GST-LWK5000H-FIB聯網接口卡 ★
用于控制器間的光纖聯網
● 由控制器母板供電
● 傳輸距離:20km
● 最大聯網點數:240點
● 監控電流 5V 160mA
● 工作最大電流 200mA
可用于:
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H

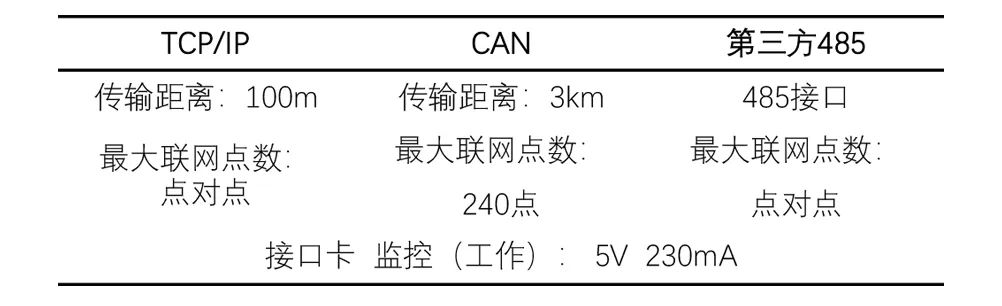

★ GST-DGNK5000H多接口卡 ★
用于控制器間聯網,由控制器母板供電,包含3種接口:
● 標準CAN
● 第三方485接口
● TCP/IP
可用于:
JB-QB-GST1500H JB-QG-GST5000H
JB-QT-GST5000H JB-QG-GST9000H
JB-QT-GST9000H

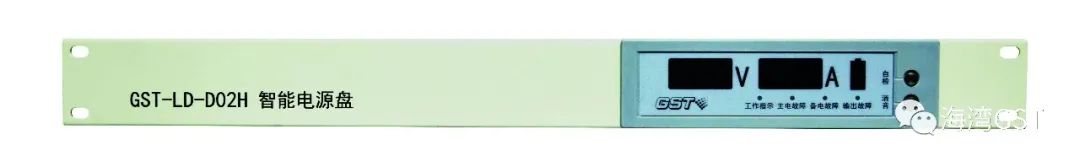

★ GST-LD-D02H智能電源盤 ★
● GST-LD-D02H智能電源盤是功率轉換電路把220VAC轉換為三路輸出,其中兩路給負載供電,一路給備電充電,提供2路24V/2+6A輸出。
● 當主電掉電或主電發生過壓或者欠壓故障以后,備電為負載供電。

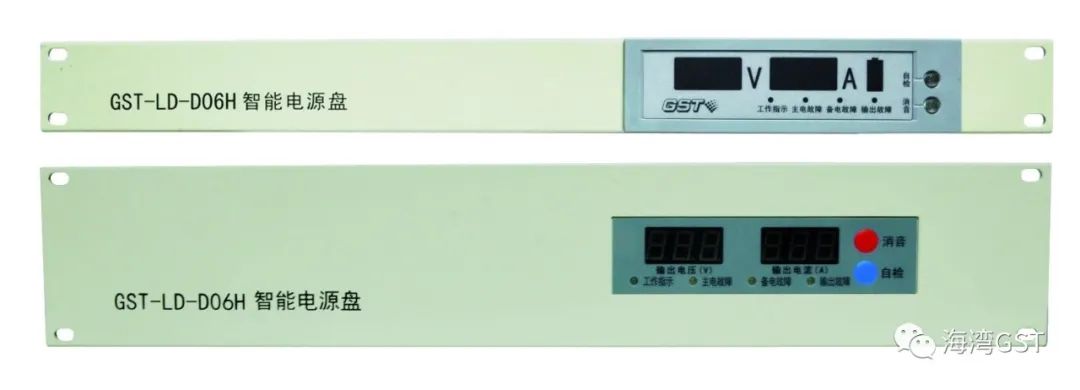

★ GST-LD-D06H智能電源盤 ★
● GST-LD-D06H智能電源盤是功率轉換電路把220VAC轉換為四路輸出,其中三路給負載供電,一路給備電充電,提供3路24V/8A輸出。
● 當主電掉電或主電發生過壓或者欠壓故障以后,備電為負載供電。

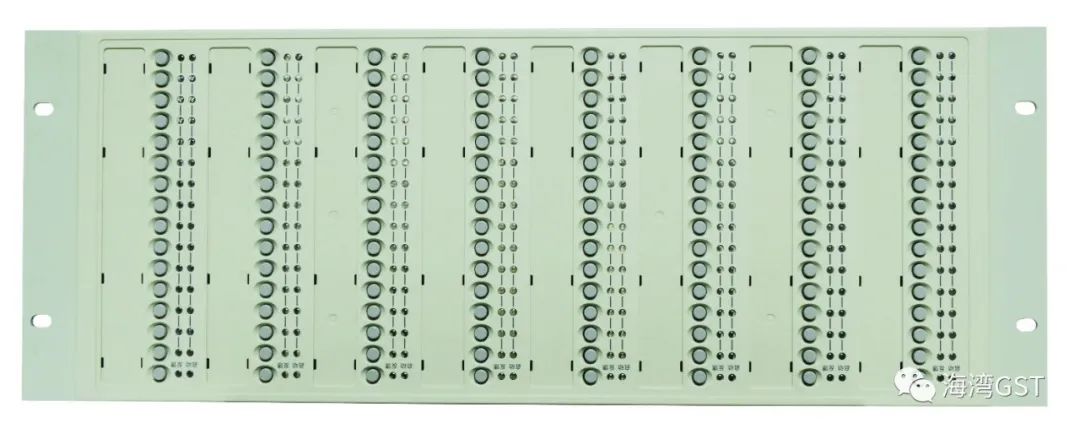

★ GST-LD-SD128H總線制操作盤 ★
● 容量:每塊操作盤有128個手動按鍵、128組指示燈
● 工作電壓:DC5V
● 功耗<2W
● 使用環境:
溫度:0℃~+40℃
相對濕度≤95%,不凝露

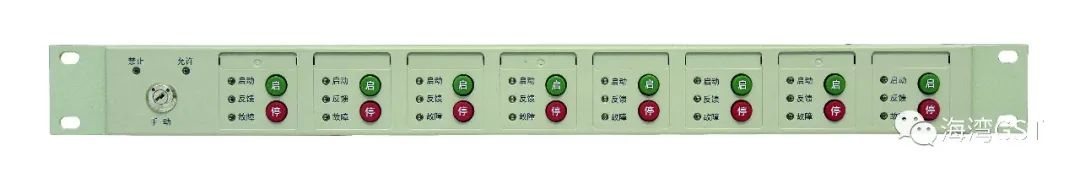

★ GST-LD-KZ08H直接控制盤 ★
● 控制盤容量:每塊控制盤8路輸出
● 線制:本控制盤每路與被控設備之間采用2線連接
● 輸出:單路最大輸出DC24V,1A
● 工作電壓:DC24V
● 使用環境溫度:0℃~+40℃
相對濕度≤95%,不凝露
● 必須與ZD-02同時使用,只用2根截面積1.0mm2的線,達到1km的傳輸距離
★ 藍牙模塊 ★
● 內置藍牙模塊
● 遠程調試??梢酝ㄟ^網絡遠程上傳/下載工程數據

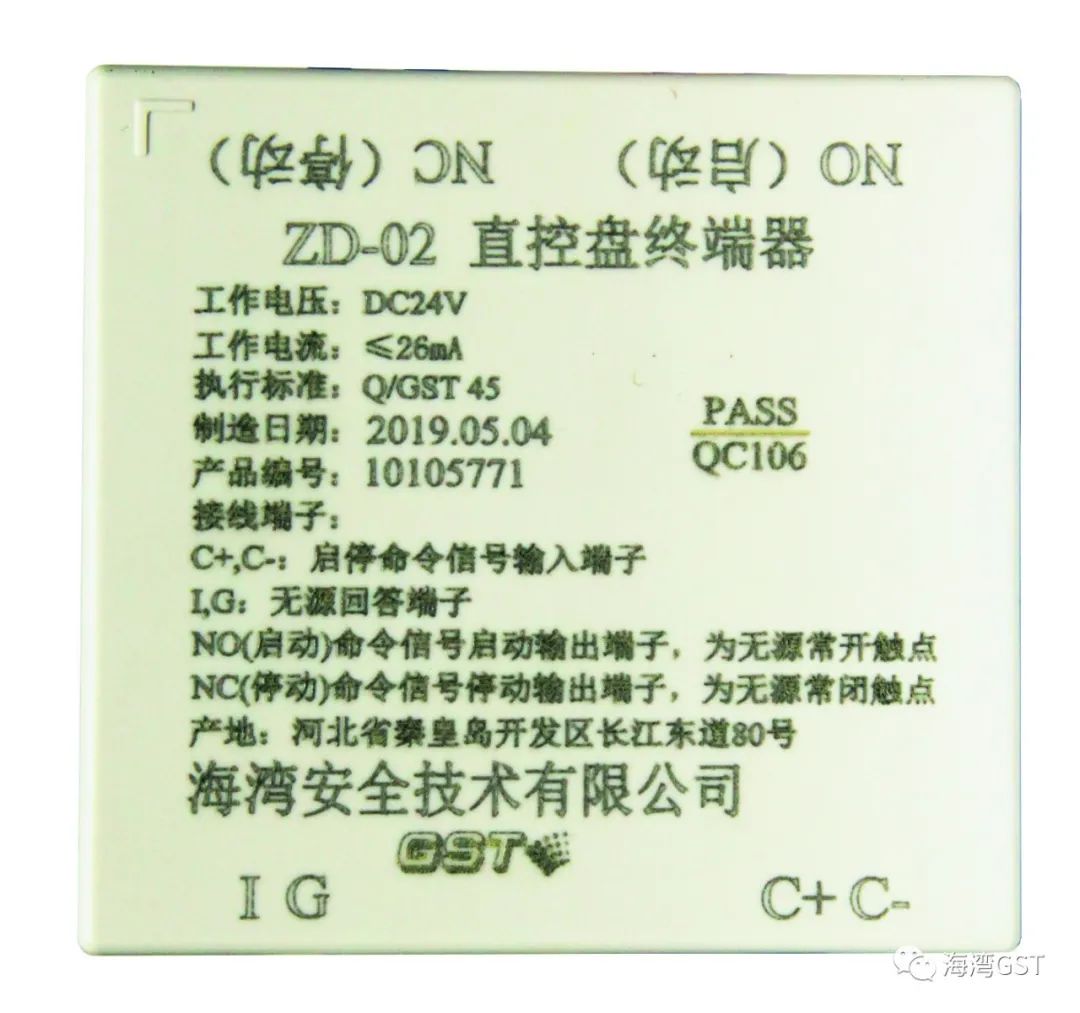

★ ZD-02直控盤終端器 ★
● 工作電壓:
啟動電壓:DC24V
允許范圍:DC20V~DC28V
● 工作電流:
監視電流≤4.5mA
動作電流≤26mA
● 輸出容量:
5A ,AC220V或5A ,DC24V

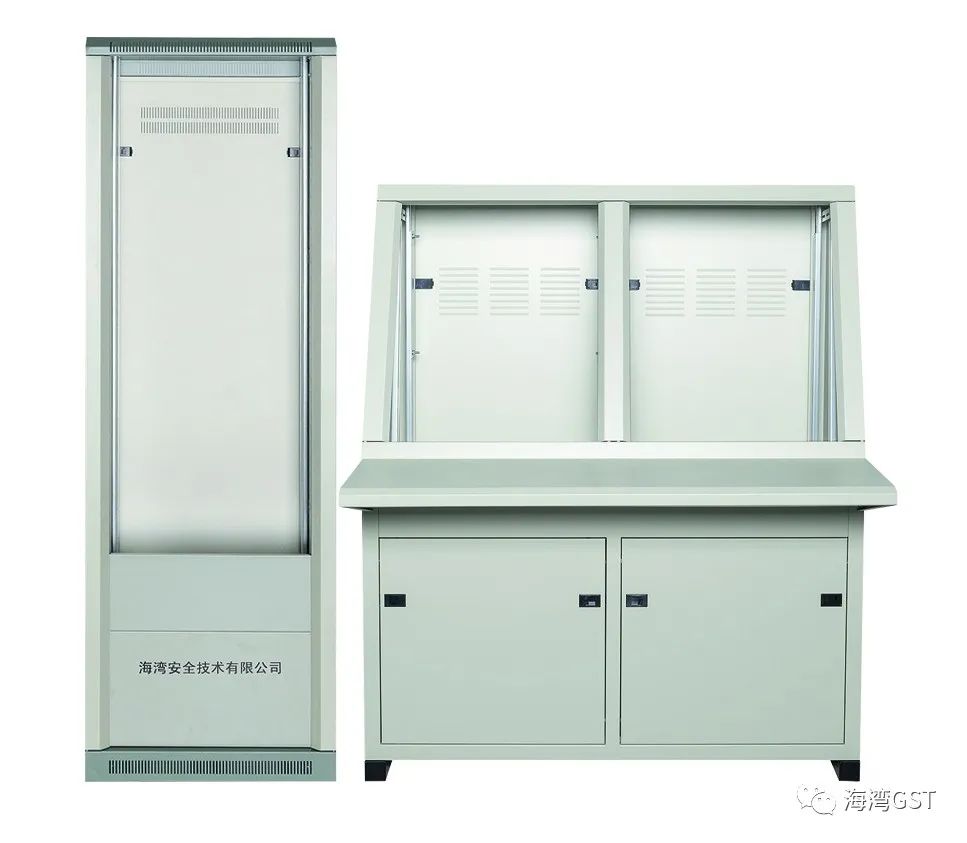

★ LD-1001A5立柜/LD-FB-1101雙節琴臺柜 ★
● 標準A5立柜與雙節琴臺柜,優化柜體開孔/母線以及接地位置
● 可根據工程需要靈活配置多種控制盤
● 可用來配裝火災報警控 制器、消防手動啟動盤、消防廣播盤、消防電話及電源盤等設備
H系列高能控制器與核心現場設備

★ 聲光聲音響且耗電少
★ 雙點輸入模塊,與四線制模塊相比,減少造價
★ 隔離模塊監測準確,選擇方便
★ 不耗總線電流的輸出模塊,保證系統穩定

GST海灣二線制系統的價值

★ 系統簡潔,設計安裝方便
設計:只需畫兩根線,無需考慮電源
施工:減少穿管、接線的工作量
★ 系統穩定,兼容性強
沿用運行多年的系統,兼容海灣不同系列的外設產品,穩定性強
★ 工程造價降低
業主:對比四線制系統,省人工,省電源箱,總體工程造價降低
維修保養:對比四線制系統,用線少、接線少,降低故障點,方便維保
★ 多元化的設計方案,一貫專注的設計理念
方案:四線及二線混編

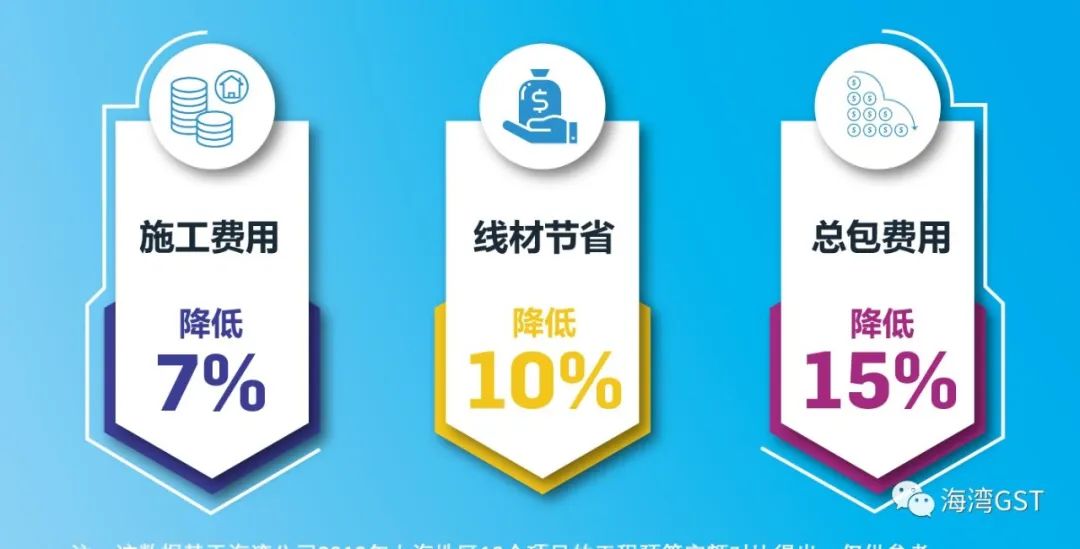

GST海灣二線制系統的經濟指標(對比四線制系統)和適用項目


注:該數據基于海灣公司2019年上海地區10個項目的工程預算定額對比得出,僅供參考。
GST海灣二線制系統適用于:
★ 總價包干項目
★ 平米報價項目
★ 維修改造項目
★ 采用二線制設計的項目

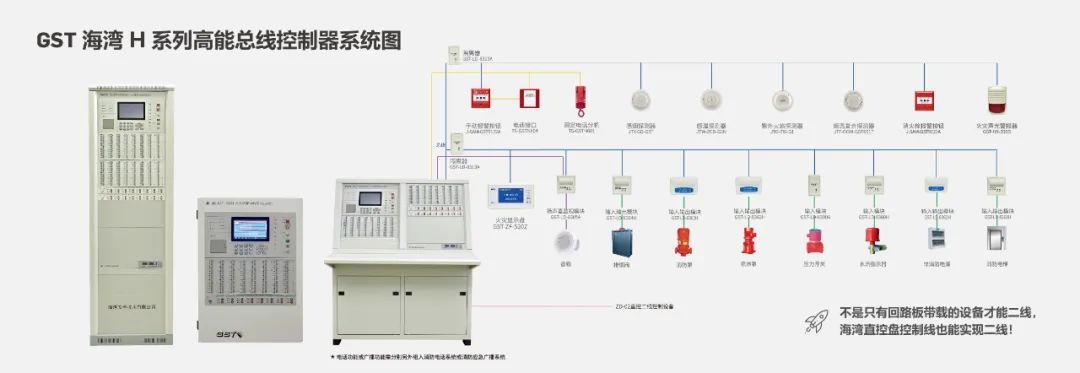

GST海灣H系列高能總線控制器系統圖

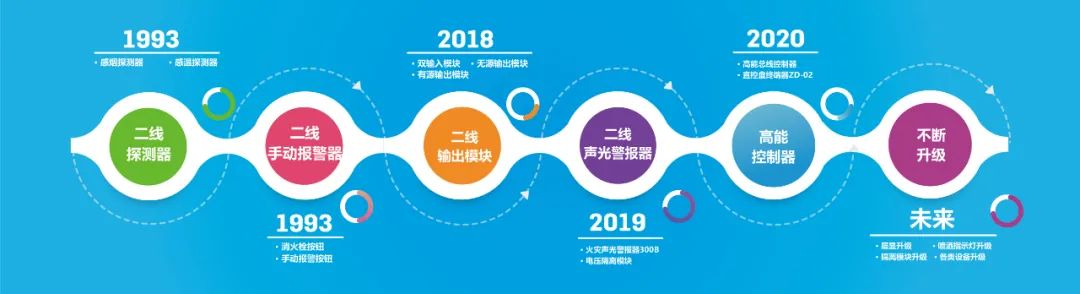

海灣二線制的發展歷程
