纜式線型定溫火災探測器簡介

作者:海灣消防文章來源：http://m.cdwjky.com/ [大中小]

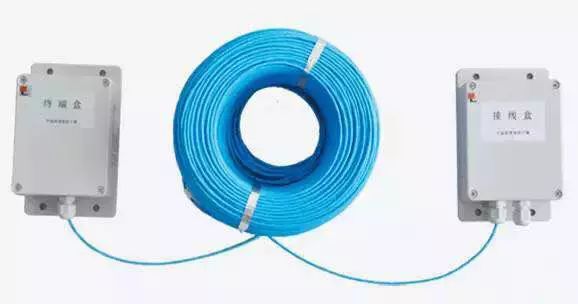

纜式線型感溫火災探測器即感溫電纜，感溫電纜一般由微機處理器、終端盒和感溫電纜組成，根據不同的報警溫度感溫電纜可以分為70℃、85℃、105℃、138℃、180℃（可以根據不同的顏色來區分）等等。根據使用方式不同還可以分為可恢復式和不可恢復式。

感溫電纜自推出以來，由于具有良好的環境適應性，能夠近距離或貼近保護，在各種潮濕、污染、粉塵的消防探測場所能夠高可靠地工作，所以被廣泛地應用在倉庫、貨場、電纜隧道、車輛隧道、油氣輸送管道、油罐、變壓器、皮帶輸送機及機車、配電盤等消防探測場所。感溫電纜的功用已經在發電廠、鋼鐵公司等領域的電纜火災實戰中得到成功的確認，并越來越多地推廣在石化、電力輸變送、交通、儲運、餐飲等各行各業。

一、不可恢復式定溫火災探測器

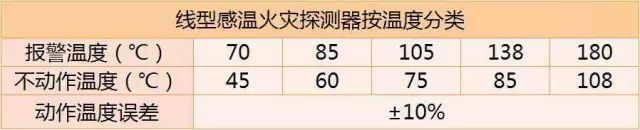

不可恢復式定溫火災探測器的感溫電纜由兩根用熱敏材料絕緣的鋼絲組成,其探測原理是纜式探測器受熱后熱敏材料電阻率降低從而觸發開關量的溫度報警,根據不同的場合選用不同額定動作溫度的探測器(一般分為70℃,85℃,105℃,138℃,180℃五個級別),其敷設方式采用接觸性正弦波和圍繞式敷設,最大的優點是造價低廉,該方式存在的問題是:

(1)只能對固定或設定的溫度進行單級報警。

(2)在工業環境中,其簡易的結構容易造成機械損傷;報警原理簡單,電磁兼容性差,容易受電磁干擾造成誤報,從而降低可靠性。

(3)報警方式為一次性破壞式,不可重復使用。

二、可恢復式定溫火災探測器

即可以重復使用的感溫電纜，根據信號處理方式的不同又可分為開關量多級纜式感溫探測器和模擬量纜式感溫探測器。

1、開關量多級纜式感溫探測器

開關量多級纜式感溫探測器結構為三根用熱敏材料絕緣的鋼絲,其探測原理仍然是熱敏材料受熱后電阻率降低從而觸發開關量的溫度報警,不同之處在于纜式探測器用了兩種不同熱敏系數的材料分別絕緣兩根鋼絲,以實現相同溫度等級的兩級報警或不同溫度等級的多級報警。其敷設方式采用接觸性正弦波和圍繞式敷設,也可采用懸掛式敷設。

2、模擬量纜式感溫探測器

模擬量纜式感溫探測器,探測系統均由模擬量纜式感溫器和電纜微機控制器兩部分組成,模擬量纜式感溫探測器電纜結構為四根外層采用特殊的負溫度系數熱敏材料絕緣的導體兩兩短接成兩個回路;電纜微機控制器用來監控其前端探測電纜工作狀態。兩者工作原理均是當感溫電纜所保護場所的現場溫度發生變化時,監測回路的電阻值會發生明顯的變化,當微機控制器檢測到前端感溫電纜探測回路的電阻值變化達到預定的報警值時,就會產生一個報警信號發送給其后端的火災報警控制屏,從而觸發火災報警信號。感溫電纜微機控制器前端的輸入信號是由感溫電纜產生的連續變化的電阻值(模擬量/類比量),后端的輸出信號是開關量(數字)信號。其敷設方式采用接觸式敷設或懸掛敷設。模擬量纜式感溫探測器克服了普通型2芯感溫電纜的缺點,其可靠性和實用性都得到極大提高,其優點是:

(1)非破壞性由于模擬量纜式感溫探測器感溫電纜發出報警信號時是在其器件常態下產生的,除非工作現場的溫度過高,同時感溫電纜暴露在高溫下的時間過久,否則它在報警過后仍能恢復正常的工作狀態。

(2)報警溫度可調模擬量纜式感溫探測器感溫電纜的報警溫度點可以根據安裝現場的環境溫度、感溫電纜的使用長度、報警溫度值3項參數在微機控制器上動態設定,所以它不但能被用來監測火災情況,同時也可以用來監測設備運行時溫度過高的情況。

(3)故障信號齊全模擬量纜式感溫探測器感溫電纜的報警信號是由其微機控制器對現場感溫電纜探測回路的電阻值進行實時監測分析得出的,由于這個信號的形成與導體的物理性短路或者斷路狀態完全無關,所以無論什么原因造成電纜探測線路的短路/斷路,系統都會唯一識別并報出相應的故障信號。
