海灣GST9000火災報警控制器（聯動型）安裝使用說明書
前 言
JB-QG/T-GST9000火災報警控制器（聯動型）是海灣公司充分調研消防市場需求，總結多年消防工程經驗，融會國標GB 4717-2005《火災報警控制器》和GB 16806-2006《消防聯動控制系統》的要求和精神，并參考了歐洲標準EN 54-2和EN 54-4的相關要求，設計的新一代報警聯動一體化智能控制器。
控制器采用柜式結構、模塊化設計，具有功能強、容量大、配置靈活的特點。系統采用大屏幕漢字液晶顯示，打印機可打印系統所有報警、故障及各類操作的漢字信息。具有全面的現場編程能力，最大容量為14000個總線制報警聯動控制點。JB-QG/T-GST9000智能報警聯動控制器可與我公司生產的各類開關量型、模擬量型、智能型火災探測器和控制模塊及多線制控制盤連接，從而構成一個集總線、多線于一身的報警聯動一體化控制器，是消防工程的最佳選擇。
JB-QG-GST9000火災報警控制器（聯動型）采用柜式安裝、JB-QT-GST9000火災報警控制器（聯動型）采用琴臺式安裝，兩款控制器的功能、操作等均相同。
本說明書應由專人負責，妥善保管，以備日后查用。
目 錄
第一部分 概述
第1章 GST9000火災報警控制器(聯動型)簡介
第二部分 結構·安裝·調試
第2章 GST9000控制器（聯動型）結構及配置說明
2.1 控制器結構及配置方式概述...
2.1.1 內部結構及連接線示意
2.2 GST9000控制器主機結構說明
2.2.1 按鍵及面板設置說明（以JB-QG-GST9000控制器為例）
2.2.2 控制器主機內部結構說明
2.3 智能消防啟動盤結構說明
2.4 GST9000控制器電源系統說明
2.5 GST-LD-D02智能電源盤結構說明
2.6 控制器對外接線端子說明
第3章 安裝與調試
3.1 開箱檢查
3.2 控制器的安裝條件及方式
3.3 開機檢查
3.4 外部設備檢查
3.5 接線和設置
3.6 調試
第三部分 系統應用
第4章 一般性用戶使用說明
4.1 開機、關機與自檢
4.2 常規鍵盤操作
4.2.1 鍵盤按鍵的分類
4.2.2 數據輸入的一般方法
4.2.3 漢字信息的輸入方法
4.2.4 菜單操作的一般方法
4.2.5 信息查看操作的方法
4.3 鍵盤解鎖和鎖鍵盤
4.3.1 鍵盤解鎖
4.3.2 鎖鍵
4.4 信息顯示
4.4.1 文本信息顯示
4.4.2 圖形信息顯示
4.5 信息查詢
4.5.1 歷史記錄查詢
4.5.1.2 火警記錄查詢
4.5.2 系統設備檢查
4.5.3 聯動公式檢查
4.5.4 聯動設備查詢
4.5.5 工作信息檢查
4.5.6 氣體信息查詢
4.6 信息的打印
4.7 控制器聲音提示及消音
4.8 警報器的消音及啟動
4.9 火警傳輸直接控制
4.10 火警及故障的處理方法
4.10.1 火警的一般處理方法
4.10.2 故障的一般處理方法
4.11 設備的屏蔽與取消屏蔽
4.12 用戶設置
4.12.1 時間設置
4.12.2 防盜設置
4.12.3 啟動設置
4.12.4 屏幕設置
4.12.5 打印設置
4.12.6 噴灑設置
4.12.7 預警設置
4.12.8 工程名稱
4.13 聯動設備的手動啟動與停動操作
4.13.1 對聯動進行手動啟動操作的條件
4.13.2 利用主機鍵盤/觸摸屏進行的被控設備啟動/停動操作
4.13.3 利用手動消防啟動盤進行的被控設備手動啟動/停動操作
4.13.4 利用多線制盤進行的手動啟動/停動操作
4.14 聯動設備的自動控制
4.14.1 實現自動聯動的條件
4.14.2 自動聯動邏輯的實現
4.14.3 延時啟動的取消和直接啟動控制
4.14.4 待聯動設備禁止輸出控制
4.15 氣體滅火設備的啟動和停動控制
4.15.1 氣體滅火設備的啟動條件
4.15.2 氣體滅火設備的手動啟動控制
4.15.3 氣體滅火設備的自動聯動控制
4.15.4 氣體滅火設備的緊急停動控制
4.16 復位功能
第5章 系統管理員操作指南
5.1 密碼設定
5.1.1 密碼的分類
5.1.2 密碼的更改
5.2 設備定義
5.2.1 設備定義的內容
5.2.2 設備定義操作
5.2.3 現場設備的定義實例
5.2.4 分區分層方式火災顯示盤定義實例
5.2.5 手動消防啟動盤控制一般性設備的定義實例
5.2.6 手動消防啟動盤控制氣體滅火設備啟動定義實例
5.3 自動聯動公式的編輯方法
5.3.1 聯動公式的格式
5.3.2 聯動公式的編輯
5.3.2.1新建聯動公式
5.3.2.2修改聯動公式
5.3.2.3刪除聯動公式
5.3.2.4快速定義聯動公式
5.3.3 氣體滅火設備的聯動編程...
第6章 系統調試功能說明
6.1 進入和退出調試狀態
6.2 設備注冊功能
6.2.1 設備注冊
6.2.2 重碼檢測
6.3 設備調試
6.3.1 定點調試
6.2.1.1直接啟動
6.2.1.2直接停動
6.2.1.3功能監測
6.2.1.4數據監測
6.3.2 修改設備編碼
6.3.3 修改設備特性
6.4 自檢功能
6.4.1 聲光部件自檢
6.4.2 輸出功能自檢
6.4.3 總線設備自檢/取消自檢
第四部分 配接多線制
第7章 配接多線制
7.1 概述
7.2 特點
7.3 控制應用
7.3.1 與GST-LD-8302C切換模塊接線說明
7.3.2 控制應用舉例
7.4 布線
7.5 結構特征
7.5.1 面板說明
7.5.1.1 LD-KZC-100卡
7.5.1.2 KZK-100卡
7.6 內部結構說明
7.6.1 使用及操作
7.6.1.1 按鍵操作
7.6.1.2自檢
7.6.2 功能設定
7.6.2.1 輸出方式設定
7.6.2.2 KZK-100卡編號設定
7.6.2.3 LD-KZC-100卡編號設定
7.7 維修
第五部分 聯網
第8章 聯網
8.1 通訊功能概述
8.2 通訊卡結構特征
8.3 通訊系統的連接
8.3.1 GST控制網絡的連接
8.3.2 CRT的連接
8.3.3 電話線遠程網絡的連接
8.4 GST控制網絡
8.4.1 網絡構成簡介
8.4.2 網絡功能
8.4.3 組網方式
8.5 GST網絡系統應用示例
8.6 CRT顯示系統
8.6.1 功能介紹
8.6.2 設置及操作
8.7 火災顯示盤漢字下載
第六部分 用戶須知
第9章 故障、異常信息處理和定期檢查
9.1 一般性故障處理
9.2 打印機維護
9.2.1 更換打印紙
9.2.2 自檢測
9.2.3 運行操作
9.3 液晶屏維護
第10章 注意事項
附錄一 技術指標
附錄二 設備類型表
附錄三 標準漢字碼表
附錄四 調試表格
附錄五 整機內部接線示意圖
附錄六 簡單操作說明
第一部分 概述
GST9000火災報警控制器（聯動型）簡介
GST9000火災報警控制器(聯動型)簡介
JB-QG/T-GST9000火災報警控制器（聯動型）（簡稱為GST9000控制器）是海灣公司推出的新一代火災報警控制器，為適應工程設計的需要本控制器兼有聯動控制功能，可與海灣公司的其它產品配套使用組成配置靈活的報警聯動一體化控制系統，特別適合大中型火災報警及消防聯動一體化控制系統的應用。
容量大、可靠性高
本控制器采用多微處理器并行處理，最多可以管理58個總線制監控點回路共計14000個總線制報警聯動點。多總線大容量方式設計使外部總線和總線設備發生故障后對系統的影響減少到最低限。不論對聯動類還是報警類總線設備，控制器都設有不掉電備份，保證系統調試完成時注冊到的設備全部受到監控。
圖形化彩色顯示界面
本控制器采用圖形化彩色顯示界面，不同信息采用不同窗口顯示，窗口顏色不同，界面清晰易懂、方便直觀，通過簡單的操作（通過鍵盤的數字鍵或方向鍵或通過觸摸屏操作）就可實現系統提供的多種功能。
靈活的模塊化結構和多種功能配置選擇
本控制器主控部分由接口統一的各類功能模塊組成，配置極為靈活方便，通過調整接入的回路板數實現總線設備從1點到14000點間的任意配置，若接入通訊板、CRT板和火警傳輸接口板，系統還可以提供與火災顯示盤、CRT和火警傳輸設備連接所需的標準接口。
配備智能化手動消防啟動盤
本控制器配接智能化手動消防啟動盤，手動消防啟動盤上的每一個啟/停鍵均可通過定義與系統所連接的任意一個總線設備關聯，完成對該總線制聯動設備的啟/?？刂?，徹底解決了報警聯動一體化系統的工程布線、設備配置及安裝調試存在的固有問題。
具備全面自檢功能的多線制控制盤
本控制器配備多線制控制盤，可對消防泵、排煙機、送風機等重要設備進行直接控制。本控制盤具有輸出線斷路、短路和接反故障檢測以及指示燈檢測功能，這些檢測功能可最大限度的保障控制盤本身及其與重要設備之間連接的可靠性。
可配接漢字式火災顯示盤
本控制器可配接我公司生產的漢字式火災顯示盤，漢字信息無需下載，方便可靠，并可以通過對火災顯示盤的設備定義靈活的實現火災顯示盤的分樓區及分樓層顯示功能。
模塊式開關電源
模塊式開關電源可在寬主電電壓范圍內高效節能運行，合理的充電電路和可靠的多級保護延長了電池的使用壽命。
第二部分 結構·安裝·調試
GST9000火災報警控制器（聯動型）結構及配置說明
安裝與調試
GST9000控制器（聯動型）結構及配置說明
控制器結構及配置方式概述
GST9000系列控制器的典型配置包括：一臺控制器主機、二塊手動消防啟動盤、一塊多線制控制盤、一塊智能電源盤及主機電源、兩組蓄電池等。其中控制器主機包括：主板、母板、轉換板、回路板、485通訊板、232通訊板、火警傳輸接口板和DC-DC變換模塊。本控制器集報警、聯動功能于一體，通過總線、多線的控制不但能完成報警、一般消防設備的啟/停控制等功能，并能實現對重要消防設備的控制。
JB-QG/QT-GST9000采用柜式和琴臺式結構，控制器最多支持58個總線回路共計14000個總線制報警聯動控制點，配接GST-LD-D02智能電源盤提供聯動24V電源。

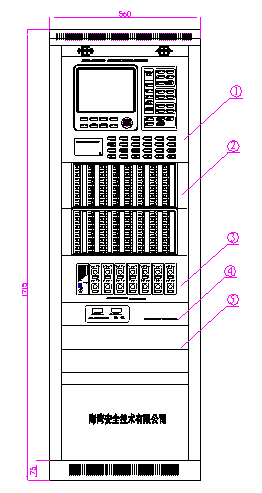

GST9000控制器外觀示意圖及內部結構圖如圖2-1~2-5所示，具體的內部連接線見“附錄五 整機內部接線示意圖”）。
上圖說明:
① 主機
②智能手動消防啟動盤
③多線制控制盤
④智能電源盤
⑤ 封板（可按需配置單元）
圖2-2
上圖說明：
① 主機
②智能電源盤
③智能手動消防啟動盤
④多線制控制盤
內部結構及連接線示意
控制器內部結構圖如圖2-3所示，具體的內部連接線見“附錄五 整機內部接線示意圖”。
圖2-3
圖2-4
圖2-5
上圖2-4、2-5說明:
①智能手動消防啟動盤 ②14路多線制控制盤 ③顯示及操作部分
④控制箱 ⑤智能電源盤 ⑥濾波器
⑦蓄電池 ⑧電源部分
GST9000控制器主機結構說明
按鍵及面板設置說明（以JB-QG-GST9000控制器為例）

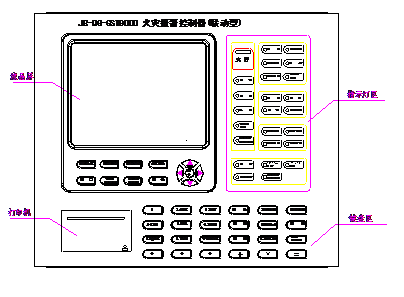

主控面板分：液晶屏、指示燈區、鍵盤區及打印機四部分（如圖2-6）。
圖2-6
指示燈及按鍵說明：
火警燈：紅色，此燈亮表示控制器檢測到外接探測器或手動報警按鈕處于火警狀態，具體信息見液晶顯示。火警排除后復位控制器，此燈熄滅。
預警燈：紅色，在預警允許狀態下，控制器檢測到外接探測器處于報警狀態時，此燈亮，具體信息見液晶顯示。預警轉為火警或預警清除或復位控制器此燈熄滅。
監管燈：紅色，此燈亮表示控制器檢測到了外部設備的監管信號，系統處于監管狀態。復位控制器后此燈熄滅。
屏蔽燈：黃色，當外部設備（探測器、模塊或火災顯示盤、本機警報器）發生故障時，可將它屏蔽掉，待修理或更換后，再利用取消屏蔽功能將設備恢復。有屏蔽設備存在時此燈亮。
警報器啟動燈：紅色，有警報器處于啟動狀態時，此燈點亮，當停動警報器或警報器消音后，此燈熄滅。
火警傳輸動作/反饋：紅色，當系統中有火警信息傳輸時，該燈閃亮，當接收到火警傳輸設備的反饋信號后該燈常亮；有新的火警信息傳輸時，該燈再次閃亮。該燈可反映信息傳輸?shù)淖钚聽顟B(tài)。
工作燈：綠色，當控制器工作時，此燈點亮。
主電工作燈：綠色，當控制器由AC220V電源供電工作時，此燈點亮。
備電工作燈：綠色，當控制器由備電供電工作時，此燈點亮。
調試狀態燈：綠色，當控制器處于調試狀態時，此燈點亮。
自檢燈：黃色，當系統中有設備處于自檢狀態時，此燈點亮。
警報器消音燈：黃色，當控制器發出警報音響時，按“警報器消音/啟動”鍵該燈點亮，警報器終止發出警報。如再次按下“警報器消音/啟動”鍵或有新的警報發生時，警報器消音指示燈熄滅，同時警報器再次發出警報聲。
啟動燈：紅色，當控制器發出啟動命令后，該燈常亮；當發出啟動命令后在10s內未收到要求的反饋信號，該燈閃亮；復位控制器后，此燈熄滅。
延時燈：紅色，此燈亮表示系統中存在延時啟動的設備，具體信息見液晶顯示。延時結束或復位控制器后，此燈熄滅。
反饋燈：紅色，此燈亮表示控制器接收到外接設備的反饋信息，具體信息見液晶顯示。復位控制器后，此燈熄滅。
自動允許燈：綠色，此燈常亮表示系統處于全部允許狀態；此燈閃亮表示系統處于部分允許狀態；此燈熄滅表示系統處于自動禁止狀態。
噴灑允許燈：綠色，此燈亮表示控制器處于噴灑允許狀態，氣體滅火設備可以被手動啟動或自動聯動；此燈滅表示控制器處于噴灑禁止狀態，氣體滅火設備不能被手動啟動或自動聯動。
噴灑請求燈：紅色，當系統中有氣體滅火設備處于延時啟動階段時，此燈點亮，當控制器向氣體滅火設備發出啟動命令后，此燈熄滅。
噴灑啟動燈：紅色，此燈亮表示控制器已向氣體滅火設備發出啟動命令。
氣體噴灑燈：紅色，此燈亮表示控制器接收到氣體滅火設備反饋信號。
故障燈：黃色，此燈亮表示控制器檢測到外部設備（探測器、模塊或火災顯示盤）有故障，或控制器本身出現故障，具體信息見液晶顯示。故障排除后，按“復位”鍵此燈熄滅。
系統故障燈：黃色，當系統存儲器發生故障或系統程序無法正常運行時，此燈點亮，以提示用戶立即對控制器進行修復。
聲光警報器故障燈：黃色，當系統中有聲光警報器處于故障狀態時，此燈點亮。
聲光警報器屏蔽燈：黃色，當系統中存在被屏蔽的聲光警報器時，此燈點亮。
火警傳輸故障/屏蔽燈：黃色，當系統中的火警傳輸設備發生故障時，該燈閃亮，若火警傳輸設備被屏蔽，則該燈保持常亮。
各操作鍵功能見第三部分《系統應用》。
控制器主機內部結構說明
主機分為操作顯示部分、控制部分兩個單元，兩者之間通過導線相連。
1）主機操作顯示部分及控制部分結構如圖2-7所示。
圖2-7
上圖接線說明：
⑴背光、打印機5V：兩根，液晶背光、打印機工作電源線。
⑵主板5V：兩根，主板工作電源線。
⑶打印機數據線：26P扁平信號線。
⑷鍵盤并行數據線：10P扁平信號線。
⑸燈板5V：兩根，燈板工作電源線。
⑹燈板數據線：10P扁平信號線。
⑺鍵盤掃描線：20P扁平信號線。
⑻觸屏數據線：4線柔性電纜。
⑼液晶背光：兩根，驅動液晶背光照明電源線。注意：此線為高壓！
⑽液晶數據線：34線專用液晶數據電纜。
⑾轉換板數據線：16P扁平信號線。
⑿24V電源線：兩根，主板工作電源線。
2）回路板、通訊板（232、485）、轉換板結構說明如圖2-8所示。
圖2-8
每個回路板及通訊板上均設有1個代表個位的十進制編碼開關和代表十位的插針設置開關，
其中短路塊短路插針設置開關的第1和第2 針表示“0”，短路第2和第3 針表示
“1”， 短路第3和第4 針表示“2”。
圖例：回路板短路插針設置開關十位為0、編碼開關個位為1，則第一回路號為1號，第二回路號為2號。

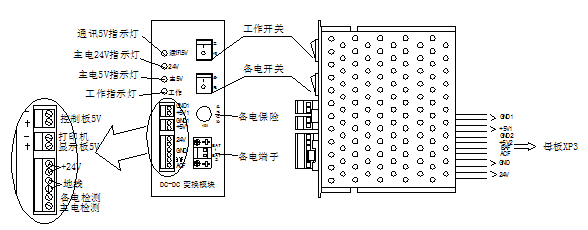

3）DC-DC變換模塊結構如圖2-9所示。
圖2-9

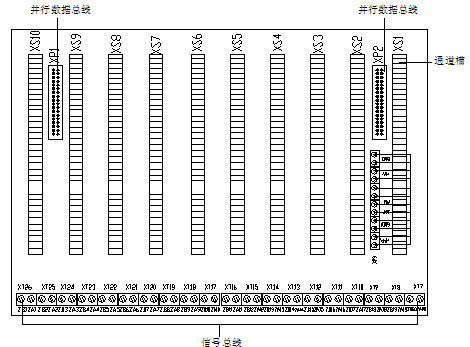

4）GST9000控制器母板結構說明如圖2-10所示。
圖2-10
母板安裝在主機控制部分的底部，通過端子與DC-DC變換模塊相連。母板上有十個通道插槽，可分別插主板、回路板、通訊板。本控制器最多可擴展為四個母板箱。
并行數據總線：用于系統的擴展
通道槽：插主板、回路板、通訊板
XP3：與DC-DC變換模塊相連
ZAn、ZBn（n=1～20）：1～10通道的信號總線端子
注意：當DC-DC變換模塊的開關關閉時，總線控制24V并未關斷，如需插拔主機箱內的線路板，請務必先關閉主、備電電源。
智能消防啟動盤結構說明
柜式、琴臺式GST9000控制器的智能手動消防啟動盤的結構和功能相同，并可以根據需要擴展智能手動消防啟動盤。

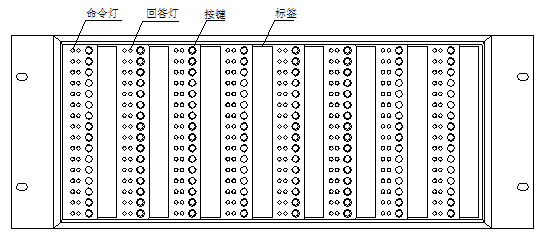

GST-LD-SD128智能手動消防啟動盤的外觀示意圖如圖2-11。每塊手動盤的每一單元均有一個按鍵、兩只指示燈和一個標簽。其中，按鍵為啟/?？刂奇I，如按下某一單元的控制鍵，則該單元的命令燈亮（紅色），并有控制命令發出，如被控設備響應，則回答燈亮（紅色）。用戶可將各按鍵所對應的設備名稱書寫在設備標簽上面，然后與膜片一同固定在手動盤上。
圖2-11
控制器每塊回路板最多可接2塊GST-LD-SD128智能手動消防啟動盤，手動盤之間可通過控制板的XS1用10P排線兩兩對應連接。將控制板插針X1用短路塊將“1”端短接，該手動盤為1、2號手動盤；將控制板插針X1用短路塊將“2”端短接，該手動盤為3、4號手動盤。
GST9000控制器電源系統說明
GST9000控制器電源配置包括主、備電兩部分，包括主機電源、變壓器、蓄電池、智能電源盤等如圖2-12所示。
主機電源各端子說明如圖2-13所示。主、備電電壓為：
主電：AC 220V（5A）電壓變化范圍 ＋10%～－15%
備電：12V24Ah閥密鉛酸蓄電池（2只）
圖2-12
圖2-13
GST-LD-D02智能電源盤結構說明
1）面板說明如圖2-14所示。
圖2-14
指示燈與按鍵說明：
顯示窗口分別顯示當前輸出電壓及輸出電流值。
工作指示燈：綠色，在主電接通時點亮。
主電故障燈：黃色，主電電壓大于AC260V或低于AC160V時，主電故障燈點亮，同時蜂鳴器發出報警聲。
備電故障燈：黃色，備電電壓低于DC19V、高于DC28V時，備電故障燈點亮，同時蜂鳴器發出報警聲。
輸出故障燈：黃色，當發生短路、斷路或輸出電流大于8A時，輸出故障燈點亮，同時蜂鳴器發出報警聲。
消音鍵：在報警狀態下，按下“消音”鍵可中止故障音響，但再次發生故障時，仍應有聲音報警。
自檢鍵：在監控狀態下，“自檢” 鍵為“自檢”鍵，按下后電源盤自動對顯示元件進行檢查。在故障狀態下，按下“自檢”鍵，可將故障排除，清除故障顯示及故障警報音響。

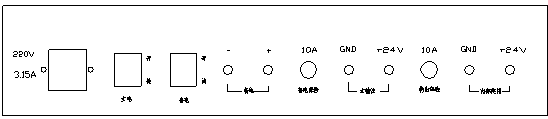

2）背面結構及接線端子說明如圖2-15所示。
圖2-15
上圖說明：
主電開關：使交流主電投入使用。
備電開關：使備電投入使用。
+、-：備電輸入。
+24V、GND（主輸出）：DC24V主輸出。
+24V、GND（內部使用）：DC24V多線制電源輸出。
220V電源插座：交流220V電源輸入（包括機殼保護地線）。
控制器對外接線端子說明
控制器外接端子如圖2-16所示。
圖2-16
其中：
A、B：連接火災顯示盤的通訊總線端子；
ZN-1、ZN-2（N=1~58）：探測器總線（無極性）；
S+，S-：火災報警輸出端子（可設置為無源常開、無源常閉和有源輸出）；
RXD、TXD、GND：連接彩色CRT系統的接線端子；
A、B：連接其它各類控制器的通訊總線端子；
CN+、CN-（N=1~14）：多線制控制輸出端子；
+24V、GND：DC24V、6A供電電源輸出端子；
L、G、N：交流220V接線端子及機柜保護接地線端子
安裝與調試
開箱檢查
在安裝以前，應首先對現場設備進行檢查。
3.1.1工程配置檢查
檢查控制設備裝箱單的內容是否與該工程配置相符。打開包裝箱后，根據裝箱單的內容對箱內的貨物逐一檢查，主要檢查內容包括：安裝使用說明書、保險管、備用螺絲、控制器鑰匙等，核對無誤后再對控制器外觀進行必要的檢查。各項檢查中如發現有不符合要求的情況請與海灣公司市場服務部聯系。
3.1.2控制器內部配置及連接狀況檢查
參照本說明書第2章中的介紹對控制器的內部配置進行檢查，如回路板數量、手動消防啟動盤配置、聯動電源的情況等。同時檢查一下各部件之間的連接關系并做必要的記錄，如手動消防啟動盤與回路板的連接關系、通訊回路與主板或通訊板的連接關系、回路板與各總線通道的連接關系等，以便在下面的安裝調試中使用。若發現連接線有脫落、與說明書介紹不符合或標識不清等情況，請與海灣公司技術服務部聯系。
控制器的安裝條件及方式
柜式控制器外形尺寸（長×寬×高）：550mm×460mm×1715mm
琴臺式控制器外形尺寸(長×寬×高，單節)：555mm×863mm（包括臺面）×1273mm
琴臺式控制器外形尺寸(長×寬×高，雙節)：1050mm×863mm（包括臺面）×1273mm
環境溫度：0℃～+40℃
相對濕度≤95%，不凝露
安裝距離：控制器后部維修通道寬度應大于1000mm
開機檢查
控制器進入現場后，應接通電源進行開機檢查。檢查內容包括：
控制器的液晶屏、指示燈顯示是否正常。
觀察控制器和手動消防啟動盤的指示燈是否全部能點亮，進行聲音測試時揚聲器發聲是否正確。
注冊結束后，顯示的系統配置（包括回路板數，手動消防啟動盤數，多線制控制盤數等）是否和實際相符。
進入正常監視后，觀察有無電源故障，操作主鍵盤、手動消防啟動盤鍵盤是否有嘀嘀聲，以及附加配備的設備是否正常。
如在某一步發現異常，應按第9章的故障處理部分適當處理，如問題繼續存在，應通知海灣公司技術服務部。
外部設備檢查
3.4.1外接線狀態檢查
檢查與本控制器相連的總線狀況，測量不同回路總線間及總線與地之間的絕緣電阻，回路的負載狀況。其中，絕緣電阻應大于20MΩ，回路負載應大于1kΩ。
3.4.2設備檢查
利用調試裝置檢查回路設備狀況，即設備數量、編碼及工作狀態是否符合設計要求，排除存在的故障，做好系統連接的準備。
接線和設置
主機及外部設備檢查完畢后，如各項測試均符合要求，請參照第2章的有關說明將外部設備與主機進行正確的連接和對多線制控制盤、手動消防啟動盤等進行設置。每一步連接后都應再次進行測試并將結果填寫到“附錄四 調試表格”中，以供調試和各種后續編程定義使用。
調試當接線完成后，經過仔細檢查無誤便可以進行開機調試了，調試可以參照以下步驟：
按第6章調試說明，進入調試狀態。
查看總線設備的注冊情況是否和“附錄五 調試表格”中登記的情況一致，如發生大面積丟失，應首先檢查聯動電源和各樓層總線隔離器，然后對個別設備檢查，再次注冊，觀察是否注冊完全。
查看火災顯示盤的注冊情況是否和“附錄五 調試表格”中登記的情況一致，如有問題，重點檢查A、B通訊線和24V電源線。
參照第5章設備定義部分定義火災顯示盤和總線設備。同時對聯動設備定義手動消防啟動盤操作鍵，并做好手動消防啟動盤和多線制控制盤的標簽紙分別插入和粘貼在相應的位置。
進行探測器報警試驗、火災顯示盤傳警試驗、多線制控制盤操作試驗。
退出調試狀態，進入正常監控。
全面檢查設備定義，修改不適當?shù)牟糠帧?/div>
海灣消防公司主營：海灣消防報警系統銷售,消防設備安裝，海灣氣體滅火、海灣電氣火災、消防水噴淋系統施工安裝,售后維修,海灣消防網站：http://m.cdwjky.com/；海灣消防服務熱線：4006-598-119本文網址：http://m.cdwjky.com/jishuziliao/8811.html
關鍵詞：海灣GST9000火災報警控制器（聯動型）安裝使用說明書
編輯聯動公式，進行自動聯動試驗。
