海灣GST-LD-D06H型智能電源盤接線安裝技術

8.1 特點

GST-LD-D06H 型智能電源盤由交直流轉換電路、備用電源浮充控制電路及電源監控電路三個部

分組成，專門為整個消防聯動控制系統供電。

GST-LD-D06H 型智能電源盤以交流 220V作為主電源，同時可外接 DC24V/24Ah 蓄電池作為備電。

備用電源正常時接受主電源充電，當現場交流掉電時，備用電源自動導入為外部設備供電。智能電

源盤可對主電故障及輸出故障進行報警，當交流輸入掉電時，報主電故障；當輸出電壓跌落時，報

輸出故障；同時還設有電池過充及過放保護功能。電源監控部分用來指示當前輸出的電壓值及輸出

電流值，并具有備電容量指示，以及各類故障及狀態顯示。

8.2 主要技術指標

（1）額定輸出容量：DC24V、24A，分三路，每路 8A

（2）使用環境：

溫度： 0℃～+40℃

相對濕度≤95％，無冷凝

（3）電源：主電為交流 220V， DC24V 24Ah 密封鉛酸電池作備電

（4）外形尺寸：

482.6mm×44mm×152.6mm

8.3 結構特征、安裝與布線

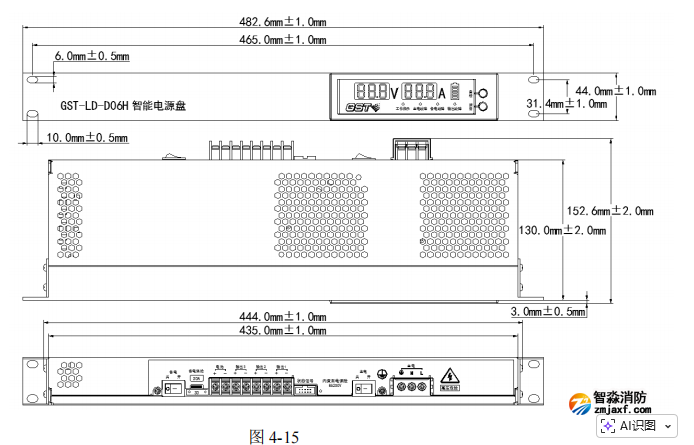

GST-LD-D06H 型電源盤外形示意圖如圖 4-15：

本電源盤采用柜式插盤結構安裝，按需配置，當系統內總的用電量較大時，可選裝多塊電源盤。

電源盤的主電開關、備電開關在電源盤的后面，同位于電源盤后面的還有主電接線端子、保險

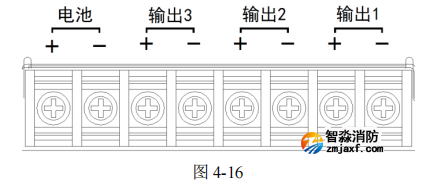

及輸出接線端子。輸出端子如下圖 4-16

其中：

電池+、-：備電輸入端子

輸出 1+、-：DC24V Max8A

輸出 2+、-：DC24V Max8A

輸出 3+、-：DC24V Max8A

布線要求：DC24V 電源輸出線采用阻燃 BV 線，截面積 2.5mm2-4.0mm2。
