海灣GSTI-9402型火災聲警報器接線安裝技術

特點

GSTI-9402 火災聲警報器（以下簡稱警報器）是一種安裝在現場的聲音警報設備，當現場發生火

災并被確認后，在現場發出聲音報警信號，以達到提醒人員注意的目的。

警報器內嵌微處理器，通過微處理器實現與火災報警控制器通訊。警報器接收到火災報警控制

器的啟動命令后，微處理器根據不同模式控制蜂鳴器發出預警或火警聲音。

主要技術指標

 （1）工作電壓：

總線電壓：總線24V

 （2）監視電流：

總線電流≤1mA

（3）動作電流：

總線電流≤3mA

（4）線制：兩線制，與控制器采用無極性信號二總線連接

（5）聲壓級：75dB～115dB（正前方 3m 水平處（A 計權））

（6）報警信號類型：

預警：0.2s 響 2s 不響

火警：0.2s 響 1s 不響

（7）報警模式：模式Ⅰ、模式Ⅱ、模式Ⅲ、模式Ⅳ，可設置不同的地址數

（8）使用環境：

 溫度：-10℃～+55℃

 相對濕度≤95%，不結露

（9）外形尺寸：直徑：120mm 高：58.5mm(帶上蓋)

（10）外殼防護等級：IP31

（11）執行標準：GB 26851-2011

（12）殼體材料和顏色：ABS/白色

結構特征、安裝與布線

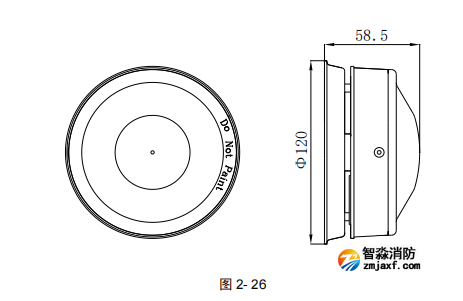

GSTI-9402 型警報器外形示意圖如圖 2-26：

安裝方法：

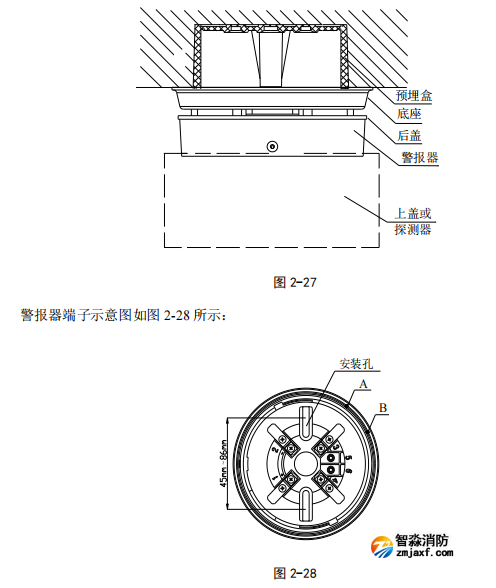

（1）警報器安裝示意圖如圖 2-27 示。

（2）安裝時，用螺釘把警報器固定在預埋盒中。

（3）如圖 2-28 示，將上蓋凸棱對準警報器 A 處凸棱，順時針旋轉至 B 處凸棱即可安裝好上

蓋；若警報器作為底座使用時，取下上蓋，將探測器安裝在警報器上，安裝方式與上蓋相同。

其中：

Z1(1)，Z2(3)：控制器信號總線，無極性

布線要求：信號總線 Z1、Z2 采用耐火 RVS 雙絞線，截面積≥1.0 mm2。
