海灣JTF-GOF-GST9713型點型復合式感煙感溫火災探測器接線安裝技術

特點

海灣JTF-GOF-GST9713型點型復合式感煙感溫火災探測器是我公司推出的最新產品。在保留 JTFBGOF-GST601 型點型復合式感煙感溫火災探測器功能的基礎上，具有以下特點：

（1）專業造型設計、結構新穎、外形美觀；

（2）指示燈指示明顯，360 度范圍可見；

（3）具有溢水孔設計，防止積水滲漏；

（4）迷宮設計獨特，抗灰塵污染性強；

（5）自診斷、自補償、自學習；

主要技術指標

（1）探測器類別：A2R

（2）工作電壓：DC16V～DC28V

（3）監視電流≤60μA (注：靜態時探測器可工作在 DC16V～DC28V 電壓范圍內。)

（4）報警電流≤30mA

（5）報警確認燈：紅色，巡檢時閃爍，報警時常亮

（6）使用環境：

 溫度：-10℃～+50℃

相對濕度≤95%，不結露

（7）外殼防護等級：IP23

（8）外形尺寸：

直徑：100mm，高：54.5mm(帶底座)

保護面積

當空間高度不超過 8m 時，保護面積為 30m2。具體參數應以《火災自動報警系統設計規范》（GB

50116）為準。

結構特征、安裝與布線

外形結構與 JTF-GOM-GST9613 型點型感溫火災探測器相同。

安裝及布線方式與 JTY-GF-GST9711 型點型光電感煙火災探測器相同。

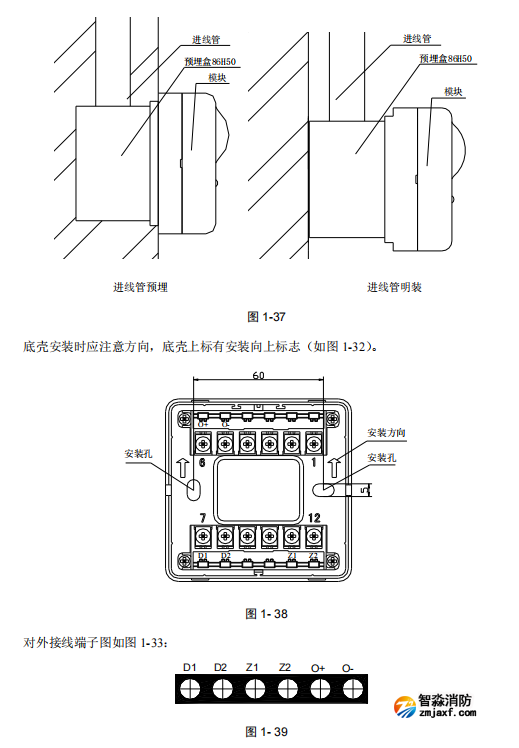

探測器與 GST-LD-8319 輸入模塊配合應用
