海灣消防GST-LD-8300B輸入模塊接線圖

作者:海灣消防文章來源：http://m.cdwjky.com/ [大中小]

海灣消防GST-LD-8300B輸入模塊接線端子說明：

　　Z1、Z2：接控制器兩總線，無極性；

　　I、G：與設備的無源常開觸點（設備動作閉合報警型）連接；也可通過電子編碼器設置為常閉輸入。

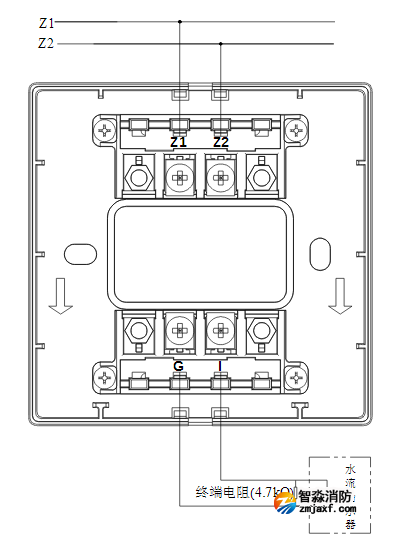

1、模塊與具有常開無源觸點的現場設備（以水流指示器為例）連接方法如下圖所示。

海灣消防GST-LD-8300B輸入模塊常開無源觸點接線圖

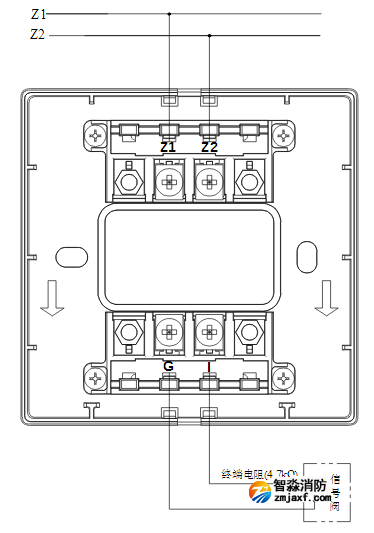

2、模塊與具有常閉無源觸點的現場設備（以信號閥為例）連接方法如下圖所示。

海灣消防GST-LD-8300B輸入模塊常閉無源觸點接線圖
