一、問題描述及原因分析

1．問題描述

1）補償噴頭處管徑設置不符合規范要求；

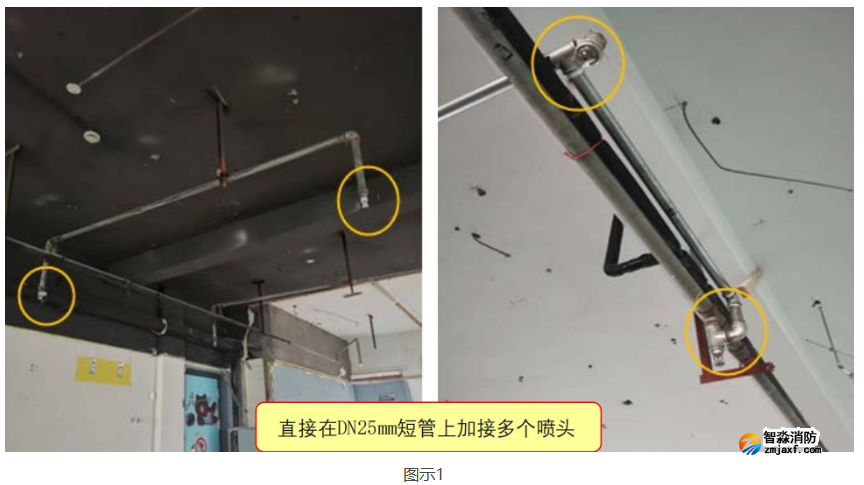

2）既有建筑改造時，利用吊頂內原噴淋管網安裝噴頭設施，直接在DN25mm短管上加接多個噴頭。【圖示1】

2．原因分析

1）施工單位為了按實結算，有時會超出規范要求配置噴頭。而控制配水支管的長度及噴頭數量，可以保證系統的可靠性和盡量均衡系統管道的水力性能，避免水頭損失過大；

2）施工單位認為只要噴頭安裝在噴淋管網上即可，因此，在配水管上安裝噴頭數量超過規范要求，工程吊頂后則很難發現問題。

二、規范要求及正確做法

1．規范要求

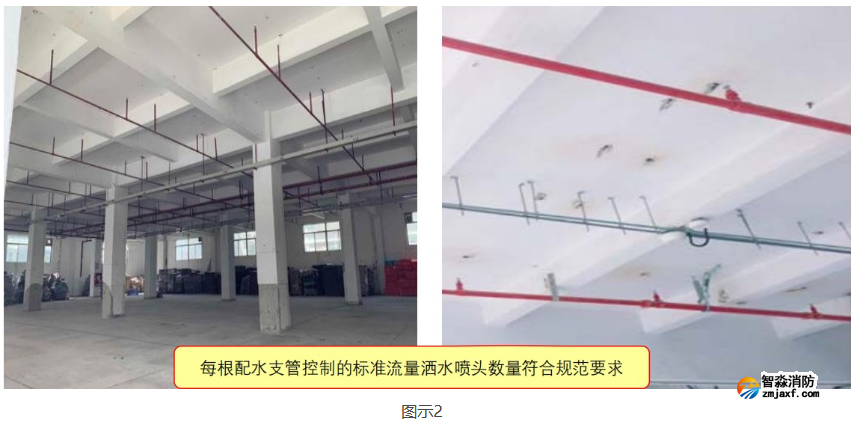

☆《自動噴水滅火系統設計規范》(GB 50084-2017)第8.0.8條、第8.0.9條?！緢D示2】

2．正確做法

三、應對措施及防治指南

1．配水管兩側每根配水支管控制的標準流量灑水噴頭數量，輕危險級、中危險級場所不應超過8只，同時在吊頂上下設置噴頭的配水支管，上下側均不應超過8只。嚴重危險級及倉庫危險級場所均不應超過6只；

2．輕危險級、中危險級場所中配水支管、配水管控制的標準流量灑水噴頭數量，不宜超過《自動噴水滅火系統設計規范》(GB 50084-2017)表8.0.9的規定；

3．短立管及末端試水裝置的連接管，其管徑不應小于25mm。
