新款海灣防爆 GST-HX-MN100C（Ex）火災聲光警報器接線安裝說明

      海灣防爆GST-HX-MN100C（Ex）火災聲光警報器，是一種安裝在現場的聲光報警設備，采用電子編碼，地址碼可在安全區現場改寫。信號總線及 24V 電源線無極性，接線方便。當現場發生火災并被確認后，由消防控制中心的火災報警控制器啟動警報器。警報器啟動時發出強烈的聲光信號，以達到提醒現場人員注意的目的。在用于石油、化工行業等有防爆要求的 1 區及 2 區時，需與海灣公司生產的安全柵配接使用。

新款海灣防爆 GST-HX-MN100C（Ex）火災聲光警報器結構特征、安裝與布線

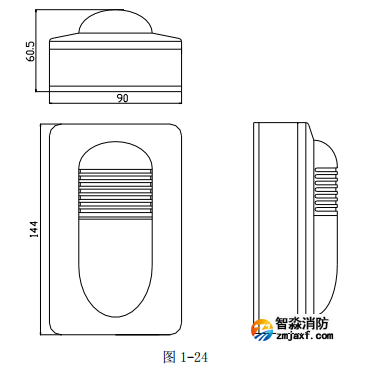

GST-HX-MN100C（Ex）火災聲光警報器外形示意圖如圖 1-24 所示。

安裝方法：

(1) 聲光警報器采用壁掛式安裝，在普通高度空間下，以距頂棚 0.2m 處為宜。

(2) 聲光警報器與底殼之間采用插接方式。

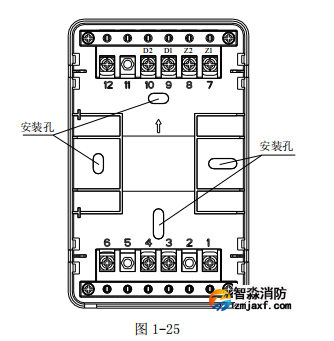

(3) 安裝底殼時應注意方向，底殼示意圖如圖 1-25 所示。

其中：

D1、D2 接 GST-LD-N8402(Ex)電源隔離式安全柵，無極性。

Z1、Z2 接 GST-LD-N8401(Ex)總線隔離式安全柵，無極性。

布線要求：電源線 D1、D2 采用 BV 線，截面積≥1.5mm 2； 信號總線 Z1、Z2 采用 RVS 型雙絞線，截面積≥1.0mm2。
