消防驗收現場查驗操作參考指南之防排煙系統

一、基本要求

1、防煙、排煙系統的設置和通風、空氣調節系統的防火措施應滿足現行國家與地方工程建設消防技術標準及設計文件的要求。

2、竣工驗收消防查驗中防煙、排煙和通風、空氣調節系統防火部分的查驗，應在相關的分部分項工程施工完成并符合《建筑防煙排煙系統技術標準》GB51251、《通風與空調工程施工規范》GB50738、《通風與空調工程施工質量驗收規范》GB50243 等相關技術標準要求的基礎上進行，施工、調試記錄和消防設施性能、系統功能聯調聯試合格證明文件（如《建筑消防設施檢測報告》）等相關技術資料應齊全。

二、防煙系統

1、樓梯間（含封閉樓梯間、防煙樓梯間）、前室（含獨立前室、消防電梯前室，共用前室、合用前室）、避難層（間）等場所（部位）自然通風防煙設施的設置應符合現行國家與地方工程建設消防技術標準及設計文件的要求。

查驗檢查方法：資料核查，現場檢查。檢查自然通風設施的設置場所（部位）是否符合要求，其自然通風窗的設置面積和位置應滿足現行國家與地方工程消防技術標準及設計文件的要求。

2、機械加壓送風設施

1）機械加壓送風系統的設置應符合現行國家與地方工程建設消防技術標準及設計文件的要求，應設置的場所（部位）無漏設。

查驗檢查方法：資料核查，現場檢查。

2）加壓送風機的選型與安裝應符合現行國家與地方工程建設消防技術標準及設計文件的要求。

查驗檢查方法：資料核查，現場檢查。

3）加壓送風機的手動功能應符合下列要求。

(1) 在風機控制柜處手動啟動風機時，風機應能正常啟停，運轉正常，無異常振動與聲響；

(2) 在消控中心遠程啟停風機時，風機應能正常啟停，運轉正常，并正確反饋信號。

查驗檢查方法：資料核查，現場檢查。

4）機械加壓送風系統的室外進風口的設置應符合現行國家與地方工程建設消防技術標準及設計文件的要求，不應受火、煙威脅。

查驗檢查方法：資料核查，現場檢查。

5）加壓送風機的產品質量應符合現行國家工程建設消防技術標準及設計文件的要求。

查驗檢查方法：資料核查，現場檢查。檢查國家法定產品檢測機構出具消防產品質量合格證明文件。

3、防煙管道

1） 防煙系統的風管材料（材質）應符合現行國家與地方工程建設消防技術標準及設計文件的要求。如采用柔性短管，則必須為不燃材料。

查驗檢查方法：資料核查，現場檢查。檢查國家法定產品檢測機構出具消防產品質量合格證明文件。

2）防煙系統的風管的設置（布置）應符合現行國家與地方工程建設消防技術標準及設計文件的要求。

查驗檢查方法：資料核查，現場檢查。

3）防煙系統的風管的耐火極限應符合現行國家與地方工程建設消防技術標準及設計文件的要求。

查驗檢查方法：資料核查，檢查國家法定產品檢測機構出具消防產品質量合格證明文件?，F(xiàn)場檢查，尺量檢查、直觀檢查與點燃試驗。

4、加壓送風口、防火閥

1）加壓送風口、防火閥的設置位置、型號和數量應符合現行國家工程建設消防技術標準及設計文件的要求。

查驗檢查方法：資料核查，現場檢查。

2）加壓送風口、防火閥的安裝及其功能應符合現行國家工程建設消防技術標準及設計文件的要求。

a. 加壓送風口、防火閥應安裝牢固，風口、閥門的執行機構動作靈敏，手控脫扣纜繩安裝合理無死彎、死角，開啟、復位動作靈活可靠。

b. 常閉加壓送風口的電動、手動開啟和復位、信號反饋均應正常。

查驗檢查方法：資料核查，現場檢查。

3）加壓送風口、防火閥的產品質量應符合現行國家工程建設消防技術標準及設計文件的要求。

查驗檢查方法：資料核查，現場檢查。檢查國家法定產品檢測機構出具消防產品質量合格證明文件。

三、排煙系統

1、自然排煙

1）自然排煙設施的設置應符合現行國家與地方工程建設消防技術標準及設計文件的要求。

a. 防煙分區內的最遠點與最近的自然排煙窗（口）之間的水平距離不應超過 30m；當工業建筑采用自然排煙方式時，如室內凈空高度大于 10.7 m，則其水平距離尚不應大于建筑內空間凈高的 2.8 倍；當公共建筑空間凈高大于等于 6m，且具有自然對流條件時，其水平距離不應大于 37.5m。

b. 自然排煙窗（口）應設置在排煙區域的頂部或外墻，且其設置形式和有效面積應符合現行國家與地方工程建設消防技術標準及設計文件的要求。

查驗檢查方法：資料核查，現場檢查。檢查防煙分區內的最遠點距自然排煙口的水平距離能否滿足要求；檢查自然排煙窗（口）的豎向設置位置和有效面積是否符合現行國家與地方工程建設消防技術標準及設計文件的要求，低于儲煙倉下沿高度或室內凈高 1/2 的開窗面積不應計入自然排煙窗開窗的有效排煙面積（標準有特殊規定的，從其規定）。距離測量允許正偏差不應大于規定值的 5%；排煙窗的有效排煙面積應按《建筑防煙排煙系統技術標準》GB51251 的相關規定現場測量，其允許負偏差不應大于規定值的5%。

2）廠房、倉庫的自然排煙窗（口）的設置應符合現行國家與地方工程建

設消防技術標準及設計文件的要求。

a. 當設置在外墻時，自然排煙窗（口）應沿建筑物的兩條對邊均勻設置；

b. 當自然排煙窗（口）設置在屋頂時，自然排煙窗（口）應在屋面均勻設置且宜采用自動控制方式開啟；當屋面斜度小于等于 12°時，每 200m2的建筑面積應設置相應的自然排煙窗（口）；當屋面斜度大于 12°時，每 400 m2的建筑面積應設置相應的自然排煙窗（口）。

查驗檢查方法：資料核查，現場檢查。抽查自然排煙窗（口）的設置是否符合現行國家與地方工程建設消防技術標準及設計文件的要求，同時還應檢查其手動、自動裝置（如有）的開啟是否正常。

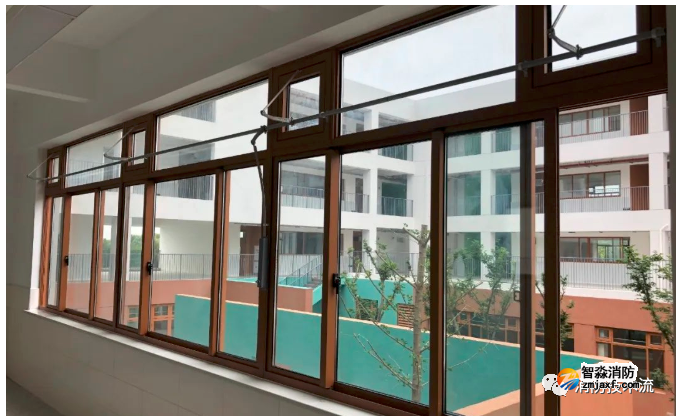

3）自然排煙窗（口）應設置手動開啟裝置，設置在高位不便于直接開啟的自然排煙窗（口），應設置距地面高度（1.3~1.5）m 的手動開啟裝置。凈空高度大于 9m 的中庭、建筑面積大于 2000m2的營業廳、展覽廳、多功能廳及體育比賽廳（含觀眾廳）等場所，尚應分區、分組設置集中手動開啟裝置和自動開啟設施。

查驗檢查方法：資料核查，現場檢查。

4）自然排煙系統所屬補風設施、活動擋煙垂壁等的設置符合現行國家與地方工程建設消防技術標準及設計文件的要求。

查驗檢查方法：資料核查，現場檢查。檢查國家法定產品檢測機構出具消防產品質量合格證明文件。

2、機械排煙風機、補風機

1）機械排煙系統的設置應符合設計文件及現行國家與地方工程建設消防技術標準的要求，應設置的場所（部位）無漏設。

查驗檢查方法：資料核查，現場檢查。

2）排煙風機應有主備電源，自動切換正常。

查驗檢查方法：資料核查，現場檢查。

3）排煙風機的的手動功能應符合下列要求。

a. 在風機控制柜處手動啟停風機，風機應能正常啟停，運轉正常，無異常振動與聲響；

b. 在消防控制中心遠程啟停風機，風機應能正常啟停，運轉正常，并正確反饋信號。

查驗檢查方法：資料核查，現場檢查。

4）排煙風機的選型與安裝應符合現行國家與地方工程建設消防技術標準及設計文件的要求。

查驗檢查方法：資料核查，現場檢查。

5）排煙補風系統（補風機）及其室外進風口的設置應現行國家與地方工程建設消防技術標準及設計文件的要求，室外進風口不應受火、煙威脅。

查驗檢查方法：資料核查，現場檢查。

6）排煙風機、補風機的產品質量應符合現行國家工程建設消防技術標準

及設計文件的要求。

查驗檢查方法：資料核查，現場檢查。檢查國家法定產品檢測機構出具消防產品質量合格證明文件。

3、排煙、補風管道

1）排煙系統的風管材料（材質）應符合現行國家與地方工程建設消防技術標準及設計文件的要求。如采用柔性短管，則必須為不燃材料。

查驗檢查方法：資料核查，現場檢查。檢查國家法定產品檢測機構出具消防產品質量合格證明文件。

2）排煙、補風系統的風管的設置（布置）應符合現行國家與地方工程建設消防技術標準及設計文件的要求。

查驗檢查方法：資料核查，現場檢查。

3）排煙系統、補風系統的風管的耐火極限應符合現行國家與地方工程建設消防技術標準及設計文件的要求。

查驗檢查方法：資料核查，檢查國家法定產品檢測機構出具消防產品質量合格證明文件?，F(xiàn)場檢查，尺量檢查、直觀檢查與點燃試驗。

4、排煙防火閥、排煙閥（口）及防火閥

1）排煙防火閥、排煙閥（口）及防火閥的設置位置應符合現行國家工程

建設消防技術標準及設計文件的要求。

查驗檢查方法：資料核查，現場檢查。

2）排煙防火閥、排煙閥（口）及防火閥的型號和數量應符合現行國家工程建設消防技術標準及設計文件的要求。

查驗檢查方法：資料核查，檢查國家法定產品檢測機構出具消防產品質量合格證明文件?，F(xiàn)場檢查，測試、直觀檢查。

3）排煙防火閥、排煙閥（口）及防火閥的安裝及其功能應符合現行國家工程建設消防技術標準及設計文件的要求。

a. 排煙防火閥、排煙閥（口）及防火閥應安裝牢固，風口、閥門的執行機構動作靈敏，手控脫扣纜繩安裝合理無死彎、死角，開啟、復位動作靈活可靠。

b. 排煙防火閥、防火閥、關閉和復位功能應正常，信號反饋正常；排煙閥（口）的電動、手動開啟和復位、信號反饋均應正常。

查驗檢查方法：資料核查，現場檢查。

4）排煙防火閥、排煙閥（口）及防火閥的產品質量應符合現行國家工程建設消防技術標準及設計文件的要求。

查驗檢查方法：資料核查，檢查國家法定產品檢測機構出具消防產品質量合格證明文件。

5、擋煙設施：機械排煙系統所屬擋煙設施（含活動擋煙垂壁）的設置符合現行國家與地方工程建設消防技術標準及設計文件的要求。

查驗檢查方法：資料核查，現場檢查。檢查國家法定產品檢測機構出具消防產品質量合格證明文件。

四、防煙、排煙系統功能

1、加壓送風機的啟動應滿足下列要求。

1）現場手動啟動；

2） 通過火災自動報警系統自動啟動；

3）消防控制室手動啟動；

4）系統中任一常閉加壓送風口開啟時，加壓風機應能自動啟動。

查驗檢查方法：資料核查，檢查消防設施性能、系統功能聯調聯試合格證明文件（可為《建筑消防設施檢測報告》）?，F(xiàn)場檢查，檢查其手動、自動啟動功能是否符合要求，常閉加壓送風口與加壓送風機的聯動功能，常閉加壓送風口的信號反饋應正常。

2、加壓送風系統的常閉加壓送風口應具備現場手動開啟、消防控制室手動開啟及火災自動報警系統自動（聯動）開啟功能。當防火分區內確認火災后，火災自動報警系統應能在 15s 內聯動開啟常閉加壓送風口和加壓送風機。并應滿足下列要求。

1）應開啟該防火分區樓梯間的全部加壓送風機；

2）應開啟該防火分區內著火層及其相鄰上下兩層前室及合用前室的常閉送風口，同時開啟加壓送風機。

查驗檢查方法：資料核查，檢查消防設施性能、系統功能聯調聯試合格證明文件（可為《建筑消防設施檢測報告》）?，F(xiàn)場檢查，結合火災自動報警系統作 1~2 次聯動試驗。

3、排煙風機、補風機的控制方式，應滿足下列要求。

1）現場手動啟動；

2）火災自動報警系統自動啟動；

3）消防控制室手動啟動；

4）系統中任一排煙閥或排煙口開啟時，排煙風機、補風機自動啟動；

5）排煙防火閥在 280°C 時應自行關閉，并應連鎖關閉排煙風機和補風機。

查驗檢查方法：資料核查，檢查消防設施性能、系統功能聯調聯試合格證明文件（如《建筑消防設施檢測報告》）?，F(xiàn)場檢查，對排煙風機、補風機的啟動功能進行檢查，檢查其手動、自動啟動功能是否符合要求。同時檢查排煙風機入口處的排煙防火閥與其連鎖關閉的功能。常閉排煙閥（口）與排煙風機、補風機的聯動功能，常閉排煙閥（口）的信號反饋應正常。

4、機械排煙系統的常閉排煙閥（或排煙口）應具備現場手動開啟、消防控制室手動開啟及火災自動報警系統自動（聯動）開啟功能；僅排煙風機入口處的排煙防火閥需具備連鎖關閉排煙風機和補風機的功能。當火災確認后，火災自動報警系統應能在 15s 內聯動開啟相應防煙分區的全部排煙閥、排煙口、排煙風機和補風設施，并應在 30s 內自動關閉與排煙無關的通風、空調系統。

查驗檢查方法：資料核查，檢查消防設施性能、系統功能聯調聯試合格證明文件（如《建筑消防設施檢測報告》）。現場檢查，結合火災自動報警系統作 1~2 次聯動試驗。

5、當火災確認后，擔負兩個及以上防煙分區的排煙系統，應僅打開著火防煙分區的排煙閥或排煙口，其他防煙分區的排煙閥或排煙口應呈關閉狀態。擔負房間與相鄰走道防煙分區的機械排煙系統，當火災煙氣蔓延至該走道時，應能通過火災自動報警系統聯動打開該走道的常閉排煙閥（口）進行排煙。

查驗檢查方法：資料核查，檢查消防設施性能、系統功能聯調聯試合格證明文件（如《建筑消防設施檢測報告》）。現場檢查，結合火災自動報警系統作 1~2 次聯動試驗。

6、對于僅承擔一個防煙分區排煙且全部采用常開排煙口的機械排煙系統（如汽車庫排煙系統等），可不增設常閉排煙口及其信號反饋功能，但應由火災報警信號聯動啟動排煙風機。

查驗檢查方法：資料核查，檢查消防設施性能、系統功能聯調聯試合格證明文件（如《建筑消防設施檢測報告》）?，F(xiàn)場檢查，結合火災自動報警系統作 1~2 次聯動試驗。

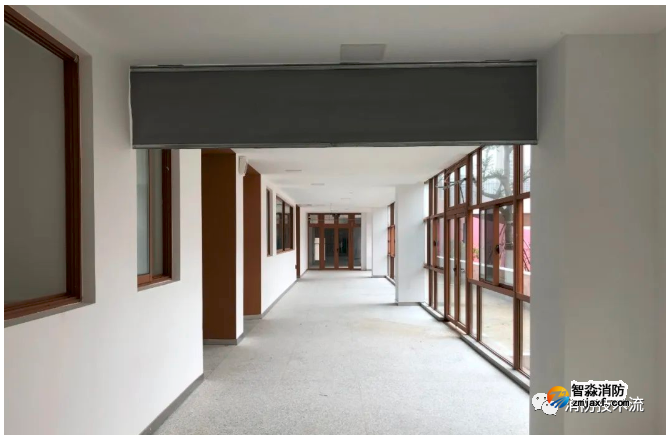

7、活動擋煙垂壁應具有火災自動報警系統自動啟動和現場手動啟動功能，當火災確認后，火災自動報警系統應在 15s 內聯動相應防煙分區的全部活動擋煙垂壁，60s 以內擋煙垂壁應開啟到位。

查驗檢查方法：資料核查，檢查消防設施性能、系統功能聯調聯試合格證明文件（如《建筑消防設施檢測報告》）。現場檢查，結合火災自動報警系統作 1~2 次聯動試驗，活動擋煙垂壁的信號反饋應正常。

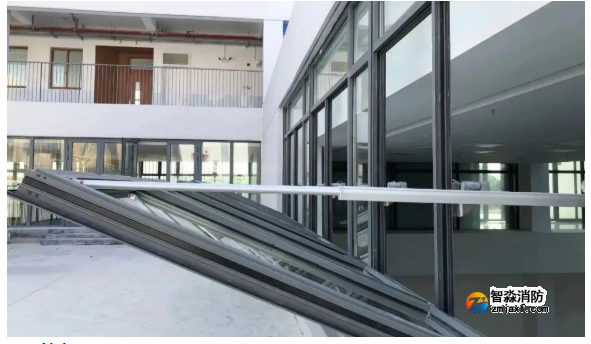

8、自動排煙窗的控制方式應符合現行國家與地方工程建設消防技術標準及設計文件的要求。當采用與火災自動報警系統自動啟動時，自動排煙窗應在 60s 內或小于煙氣充滿儲煙倉時間內開啟完畢。帶有溫控功能自動排煙窗，其溫控釋放溫度應大于環境溫度 30℃且小于 100℃。

查驗檢查方法：資料核查，檢查消防設施性能、系統功能聯調聯試合格證明文件（如《建筑消防設施檢測報告》）。現場檢查，結合火災自動報警系統作 1-2 次聯動試驗，自動排煙窗的信號反饋應正常。

9、消防控制設備應顯示排煙系統的排煙風機、補風機、閥門等設施啟閉狀態。

查驗檢查方法：現場檢查。

10、機械加壓送風系統的余壓值和門洞斷面風速，其實測值應符合現行國

家與地方工程建設消防技術標準及設計文件的要求。

查驗檢查方法：

1）選取送風系統末端所對應的送風最不利的三個連續樓層模擬起火層及其上下層，封閉避難層（間）僅需選取本層，測試前室及封閉避難層（間）的風壓值及疏散門的門洞斷面風速值，應分別符合本標準第 3.4.4 條和第 3.4.6 條的規定，且偏差不大于設計值的 10%；

2）對樓梯間和前室的測試應單獨分別進行，且互不影響；

3）測試樓梯間和前室疏散門的門洞斷面風速時，應同時開啟三個樓層的疏散門。

11、機械排煙系統的排煙量，其實測值應符合現行國家與地方工程建設消防技術標準及設計文件的要求。

查驗檢查方法：

1）開啟任一防煙分區的全部排煙口，風機啟動后測試排煙口處的風速，風速、風量應符合設計要求且偏差不大于設計值的 10%；

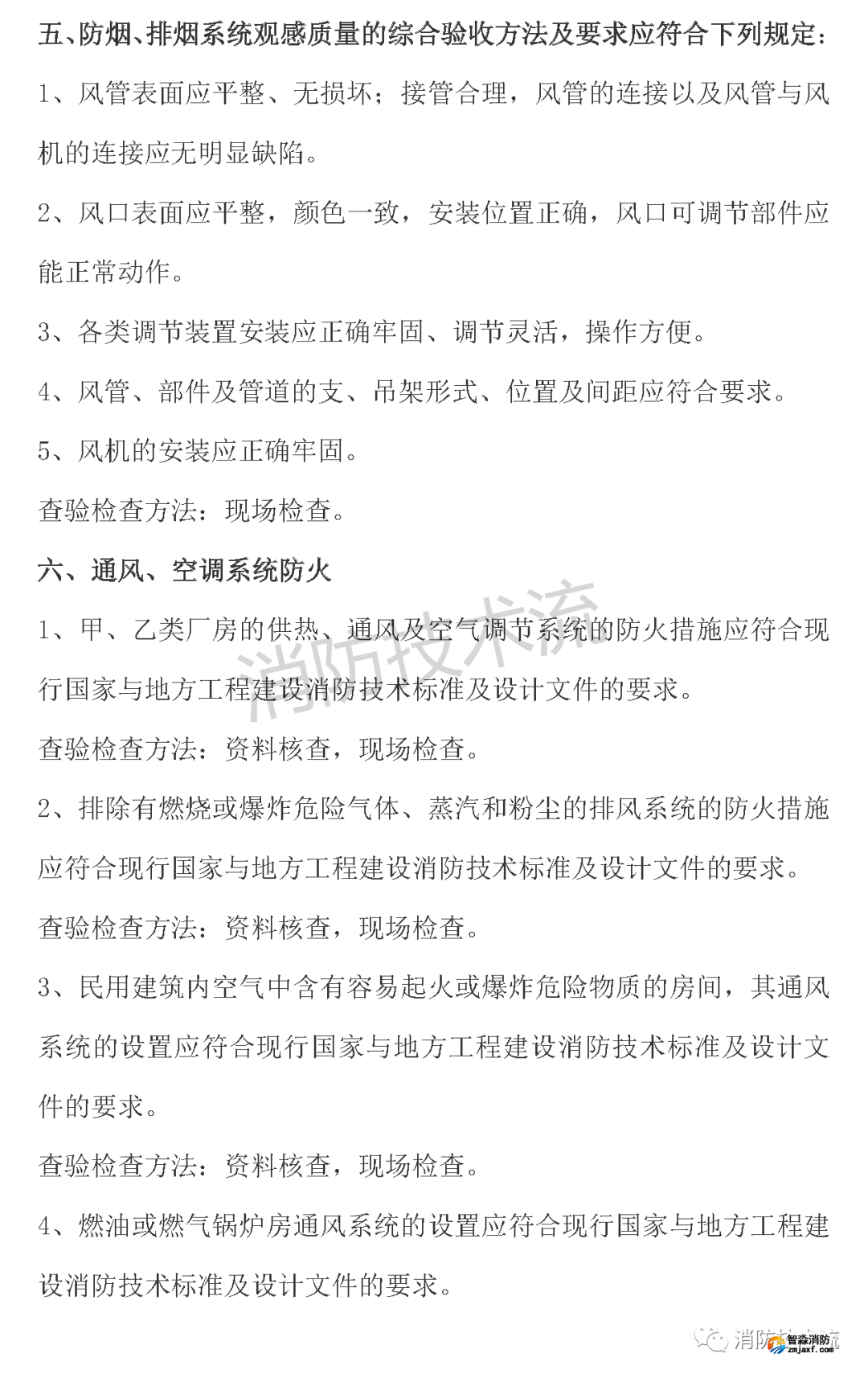

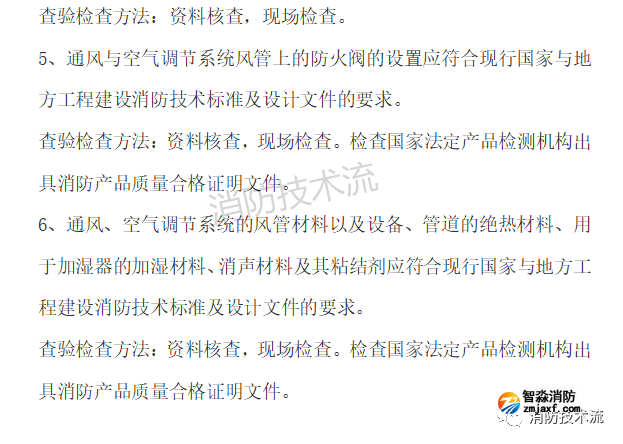

2）設有補風系統的場所，應測試補風口風速，風速、風量應符合設計要求且偏差不大于設計值的 10%。
