海灣消防防火門監控系統安裝技術

防火門監控系統特點

防火門監控系統能夠對防火門的開關狀態進行監控，對處于非正常狀態的防火門給出報警提示，并能在火災時控制平時常開的防火門關閉，使其起到相應的隔離作用。

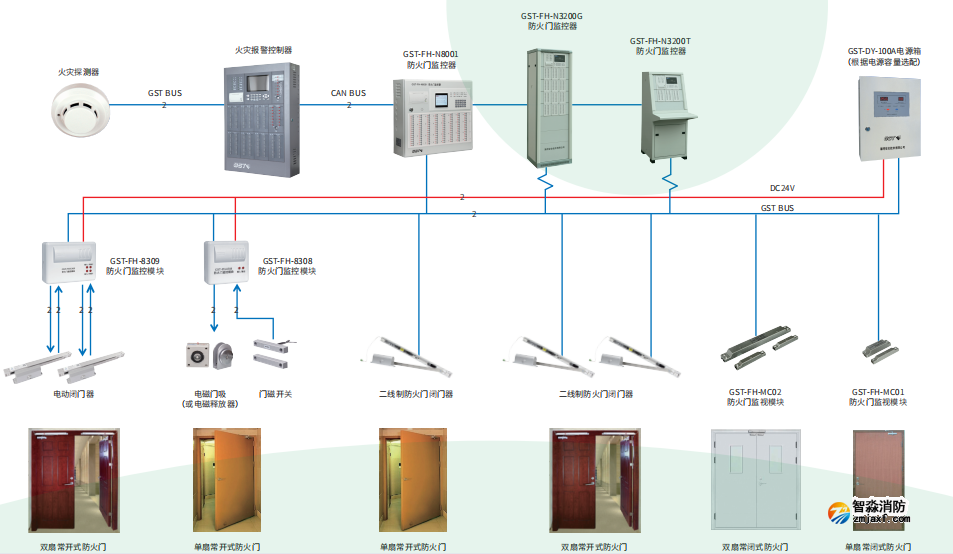

防火門監控系統架構

防火門監控系統由防火門監控器、防火門監控模塊、防火門閉門器、門磁開關、電子編碼器等設備組成。

　◇防火門監控器分1、3回路兩款，每個回路最大支持255個終端設備，即設備編碼范圍為1-255。

　◇防火門監控器實時顯示終端設備狀態，當門狀態異常時，監控器可在10s內發出聲光報警（每次間隔1s），同時能準確的在屏幕上顯示出故障點的ID、名稱、事件以及事件的時間。

　◇防火門監控器收到報警信號后，可在30s內控制常開防火門關閉。

　◇防火門監控器具備存儲10萬條防火門狀態詳細信息能力。

　◇7英寸的觸摸屏，提供了友好的人機交互互體驗，使主機操作更為簡單明晰。

　◇二總線制，終端設備不需要提供24V直流電源。

　◇防火門監控器輸入輸出端具有短路檢測和保護功能。

　◇設備接線無極性，安裝方便。

　◇可以通過消防接口模塊實現對防火分區內防火門的聯動控制。

海灣消防防火門監控系統安裝布線

1、布線：NH-RVS-2*2.5mm2或1.5mm2；優先推薦2.5mm2；不允許使用平行線！

2、總線對地阻值分別大于20MΩ。

注意

　　不能與強電共管敷設，不宜共用一個橋架（強電橋架與弱電橋架的最小間距是0.5M，如果中間用絕緣隔板隔開則最小距離是0.3米，受條件限制須共架共層時，則必須加絕緣隔板且最小間距不能小于0.3米）。
