JTF-GOM-GSTN9813(Ex)點型復合式感煙感溫火災探測器

作者:海灣消防文章來源：http://m.cdwjky.com/ [大中小]

一、JTF-GOM-GSTN9813(Ex)點型復合式感煙感溫火災探測器產品概述

　　JTF-GOM-GSTN9813(Ex)點型復合式感煙感溫火災探測器是由煙霧傳感器件和半導體溫度傳感器件從工藝結構和電路結構上共同構成的多元復合探測器。適用于石油、化工等行業具有防爆要求的1區及2區使用。與GST-LD-N8401(Ex)總線隔離式安全柵配合使用，可接入海灣公司生產的各類火災報警控制器，完成探測器的信號處理。

　　JTF-GOM-GSTN9813(Ex)探測器防爆類型為本質安全型，產品符合GB3836.1-2010《爆炸性環境第1部分：設備通用要求》和GB3836.4-2010《爆炸性環境第4部分：由本質安全型“i”保護的設備》的有關規定。

二、JTF-GOM-GSTN9813(Ex)點型復合式感煙感溫火災探測器產品特點

　　JTF-GOM-GSTN9813(Ex)探測器采用無極性二總線信號，地址碼可由編碼器實現寫入。不僅具有普通散射型光電感煙探測器的性能，而且兼有定溫、差定溫感溫探測器的性能，正是由于感煙與感溫的復合技術，使得該款探測器克服了普通散射型光電探測器對黑煙小顆粒煙霧的不敏感特性，能夠?qū)?guó)家標準試驗火SH3（聚氨酯塑料火）和SH4（正庚烷火）的燃燒進行探測和報警，同時也能對酒精燃燒等有明顯溫升的明火進行探測報警，火災探測性能可靠，而且還具有良好的抗化學腐蝕性的特點。

三、JTF-GOM-GSTN9813(Ex)火災探測器產品技術參數

型號	JTF-GOM-GSTN9813(Ex)
工作電壓	信號總線電壓：總線24V 允許范圍：16V～28V
工作電流	監視電流≤0.3mA 報警電流≤1.0mA
感溫類別	A2R
指示燈	紅色，巡檢時閃爍，報警時常亮
防爆標志	Ex ib IIC T6Gb
防爆合格證號	CE16.2223
安全柵參數	U₀=28V I₀=115mA C₀=0.083μF L₀=4mH P₀=0.8W
設備最大輸入?yún)?shù)	Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W
保護面積	當空間高度為6米～12米時，一個探測器的保護面積，對一般保護場所而言為80平方米?？臻g高度為6米以下時，保護面積為60平方米。具體參數應以《火災自動報警系統設計規范》（GB50116）為準。
線制	信號二總線無極性
編碼方式	電子編碼（編碼范圍為1～242）
使用環境	溫度：-10℃～+50℃ 相對濕度≤95%，不凝露
外形尺寸	直徑：103mm高：55mm（帶底座）
殼體材料和顏色	防爆ABS，瓷白
重量	約187g
安裝孔距	45mm～75mm
執行標準	GB4715-2005、GB4716-2005、GB3836.1-2010、GB3836.4-2010

四、JTF-GOM-GSTN9813(Ex)火災探測器結構特征與工作原理

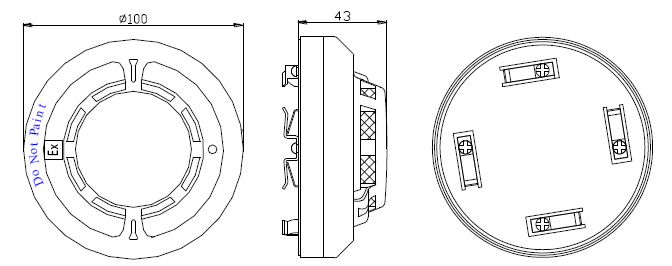

　　1、探測器外形示意圖如下圖所示：

　　2、工作原理

　　普通散射光型煙霧探測器對那些產生小顆粒黑色煙霧的燃燒不敏感，但由于這些火都伴隨著明顯的溫升，如果將光電感煙和溫度傳感器復合在一起，利用復合“火災量”算法能夠有效地提高光電探測的靈敏度，使光電探測器對小粒子黑煙明火也能及時探測報警，擴大了光電探測的應用范圍。
