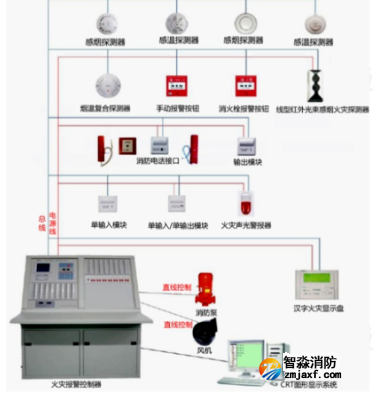

系統安裝與調試

火災自動報警系統施工安裝前，需進行現場檢查（檢驗）和設計符合性檢查。

1）火災自動報警系統應單獨布線，系統內不同電壓等級、不同電流類別的線路，不應布在同一管內或線槽的同一槽孔內。

2）導線在管內或線槽內不應有接頭或扭結。從接線盒、線槽等處引到探測器底座、控制設備、揚聲器的線路，當采用金屬軟管保護時，其長度不應大于 2m。

3）管路超過下列長度時，應在便于接線處裝設接線盒：

①管子長度每超過 30m，無彎曲時。

②管子長度每超過 20m，有1個彎曲時。

③管子長度每超過 10m，有2個彎曲時。

④管子長度每超過 8m，有3個彎曲時。

4）線槽敷設時，應在下列部位設置吊點或支點：

①線槽始端、終端及接頭處。

②距接線盒 0.2m 處。

③線槽轉角或分支處。

④直線段不大于 3m 處。

5）火災自動報警系統導線敷設后，應用 500V 兆歐表測量每個回路導線對地的絕緣電阻，且絕緣電阻值不應小于20MΩ。

同一工程中的導線，不同用途選擇不同顏色加以區分。電源線正極應為紅色，負極應為藍色或黑色。

系統主要組件安裝

一、控制器類設備的安裝要求

1）控制器類設備在消防控制室內的布置要求：

①設備面盤前的操作距離，單列布置時不應小于 1.5m，雙列布置時不應小于 2m。

②在值班人員經常工作的一面，設備面盤至墻的距離不應小于 3m。

③設備面盤后的維修距離不宜小于 1m。

④設備面盤的排列長度大于 4m 時，其兩端應設置寬度不小于 1m 的通道。

2）控制器類設備采用壁掛方式安裝時，其主顯示屏高度宜為 1.5～1.8m；其靠近門軸的側面距墻不應小于 0.5m，正面操作距離不應小于 1.2m；落地安裝時，其底邊宜高出地（樓）面 0.1～0.2m。

3）控制器安裝在輕質墻上時，應采取加固措施。

4）引入控制器的電纜或?qū)Ь€的安裝要求：

端子板的每個接線端，接線不得超過 2 根，電纜芯線和導線，應留有不小于 200mm 的余量并應綁扎成束。

控制器的主電源應直接與消防電源連接，嚴禁使用電源插頭。控制器與其外接備用電源之間應直接連接。

5）火災報警控制器應在 100s 內發出故障信號，火災探測器收到報警信號，報警信號在 10s 內反饋到控制中心。

二、火災探測器的安裝要求

1．點型感煙、感溫火災探測器

點型感溫火災探測器的安裝間距，不應超過 10m；點型感煙火災探測器的安裝間距，不應超過 15m。

探測器至端墻的距離，不應大于安裝間距的一半。

探測器宜水平安裝，當確實需傾斜安裝時，傾斜角不應大于 45o。

2．分布式線型光纖感溫火災探測器

感溫光纖嚴禁打結，光纖彎曲時，彎曲半徑應大于 50mm；分布式感溫光纖穿越相鄰的報警區域時應設置光纜余量段，隔斷兩側應各留不小于 8m 的余量段；每個光通道始端及末端光纖應各留不小于 8m 的余量段。

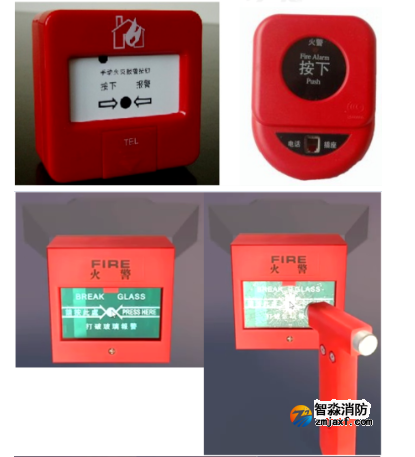

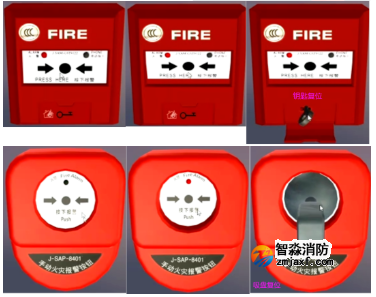

三、手動火災報警按鈕的安裝要求

1）手動火災報警按鈕，當安裝在墻上時，其底邊距地（樓）面高度宜為 1.3～1.5m。

2）手動火災報警按鈕的連接導線，應留有不小于 150mm 的余量，且在其端部應有明顯標志。

四、消防電氣控制裝置的安裝要求

1）消防電氣控制裝置在安裝前，應進行功能檢查。

2）消防電氣控制裝置在消防控制室內墻上安裝時，其主顯示屏高度宜為 1.5～1.8m；其靠近門軸的側面距墻不應小于 0.5m，正面操作距離不應小于 1.2m；落地安裝時，其底邊宜高出地（樓）面 0.1～0.2m。

五、模塊的安裝要求

1）模塊的連接導線應留有不小于 150mm 的余量，其端部應有明顯標志。

2）光警報器與消防應急疏散指示標志不宜在同一面墻上，安裝在同一面墻上時，距離應大于 1m。

六、消防應急廣播揚聲器和火災警報器的安裝要求

1）火災光警報裝置應安裝在安全出口附近明顯處，底邊距地（樓）面高度在 2.2m 以上。

2）光警報器與消防應急疏散指示標志不宜在同一面墻上，安裝在同一面墻上時，距離應大于 1m。

七、消防聯動控制器

離器保護范圍內的任一點短路，檢查總線隔離器的隔離保護功能。

50 個輸入／輸出模塊同時處于動作狀態（模塊總數少于 50 個時，使所有模塊動作），檢查消防聯動控制器的最大負載功能。

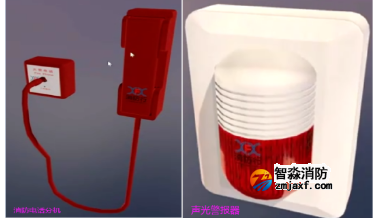

八、消防專用電話

消防專用電話安裝在墻上時，其底邊距地面高度宜為 1.3-1.5m。

九、電氣火災監控探測器的安裝要求

剩余電流式探測器負載側的 N 線不應與其他回路共用，且不能重復接地（不能和 PE 線相連）。

系統工程質量檢測判定標準

系統內的設備及配件規格型號與設計不符、無國家相關證書和檢驗報告；系統內的任一控制器和火災探測器無法發出報警信號，無法實現要求的聯動功能的，定為 A 類不合格。

檢測前提供的資料不符合相關要求的定為 B 類不合格。其余不合格項均為 C 類不合格。系統檢測合格判定應為：A=0 且 B≤2，且 B+C≤檢查項的 5％為合格，否則為不合格。

年度檢測與維修

點型感煙火災探測器投入運行 2 年后，應每隔 3 年至少全部清洗一遍。

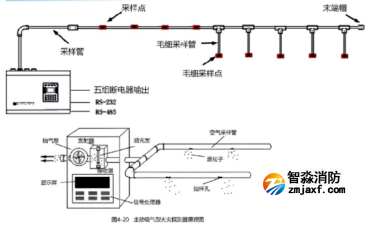

通過采樣管采樣的吸氣式感煙火災探測器對采樣管道進行定期吹洗，最長的時間間隔不應超過一年；不同類型的探測器應有 10％且不少于 50 只的備品。

常見故障及處理方法

火災探測器常見故障

1）故障現象。火災報警控制器發出故障報警，故障指示燈亮，打印機打印探測器故障類型、時間、部位等。

2）故障原因。探測器與底座脫落、接觸不良；報警總線與底座接觸不良；報警總線開路或接地性能不良造成短路；探測器本身損壞；探測器接口板故障。

3）排除方法。重新擰緊探測器或增大底座與探測器卡簧的接觸面積；重新壓接總線，使之與底座有良好接觸；查出有故障的總線位置，予以更換；更換探測器；維修或更換接口板。

年度檢測與維修

各類消防用電設備、主備電源自動轉換裝置，應進行 3 次轉換信號，每次均正常。

火災報警控制器

①實際安裝臺數 5 臺以下，全部檢驗

②6-10 臺，抽檢 5 臺

③實際安裝超過 10 臺，按實際安轉數量 30-50%的比例抽檢，不少于 5 臺火災探測器

④實際安裝臺數 100 臺以下，檢驗 20 只（每個回路都應抽檢）

⑤實際安裝超過 100 臺，按實際安轉數量 10-20%的比例抽檢，不少于 20 臺

室內消火栓

①控制室操作啟停 1-3 次

②操作消火栓的按鈕，按實際安轉數量 5-10%比例抽檢自動噴水系統

③控制室操作啟停 1-3 次

④水流指示器、信號閥等按照實際安裝數量 30-50%比例抽檢

⑤壓力開關、電動閥、電磁閥等全數檢查

⑥卷簾門5樘以下，全數檢查，超過5樘按實際 20%抽檢，總數不少于5樘。

火災自動報警系統誤報的原因

一、產品質量

產品技術指標達不到要求，穩定性比較差，對使用環境中的非火災因素無法自動處理而誤報。

二、設備選擇和布置不當

1）探測器選型不合理：靈敏度高的火災探測器能在很低的煙霧濃度下報警，相反，靈敏度低的探測器只能在高濃度煙霧環境中報警，如在地下車庫選用高靈敏度的感煙探測器，在鍋爐房高溫度環境中選用定溫探測器。

2）使用場所性質變化后未及時更換相適應的探測器，例如將辦公室、商場等改作廚房、洗浴房、會議室時，原有的感煙火災探測器會受新場所產生的油煙、香煙煙霧、水蒸氣、灰塵、殺蟲劑以及醇類、酮類、醚類等腐蝕性氣體等非火災報警因素影響而誤報警。

三、環境因素

1）電磁環境干擾主要表現為：空中電磁波干擾，電源及其他輸入輸出線上的窄脈沖群干擾、人體靜電干擾。

2）氣流可影響煙氣的流動線路，對離子感煙探測器影響比較大，對光電感煙探測器也有一定影響。

3）感溫探測器布置得距高溫光源過近，感煙探測器距空調送風口過近，感溫探測器安裝在易產生水蒸氣、車庫等場所。

4）光電感煙探測器安裝在可能產生黑煙和大量粉塵、可能產生水蒸氣和油霧等的場所。

四、其他原因

1）系統接地被忽略或達不到標準要求，線路絕緣達不到要求，線路接頭壓接不良或布線不合理、系統開通前對防塵、防潮、防腐措施處理不當。

2）元件老化，一般火災探測器使用壽命約為12年，每2年要求全面清洗一次。

3）灰塵和昆蟲。據有關統計，60％的誤報是因灰塵影響。

4）探測器損壞。
